Real Time Controller DS1307
การจัดขาของ IC DS1307
| VCC | Primary Power Supply | |
| X1, X2 | 32.768 kHz Crystal Connection | |
| VBAT | +3 Volt Battery Input | |
| GND | Ground | |
| SDA | Serial Data | |
| SCL | Serial Clock | |
| SQW/OUT | Square wave/Output Driver | |

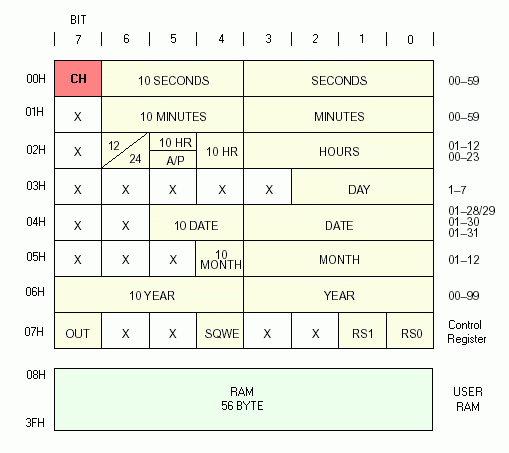

โครงสร้างของหน่วยความจำภายในของ DS1307
|
Address |
Name |
DESCRIBTION | |||||||||||||||||||||
|
00H |
SECOND |
เก็บค่าวินาที โดยบิตที่สำคัญ คือบิต 7 CH (Clock Halt) | |||||||||||||||||||||
| เมื่อบิต 7 นี้เป็น 1 จะทำ ให้สัญญาณ นาฬิกา หยุดเดิน | |||||||||||||||||||||||
|
01H |
MINUTES |
เก็บค่านาที 00-59 | |||||||||||||||||||||
|
02H |
HOUR |
เก็บค่าชั่วโมง เมื่อบิต 6 เป็นบิตที่กำหนดการแสดงผแบบ 12/24 ช.ม | |||||||||||||||||||||
| เมื่อบิต 6 =1 จะเก็บค่า 01-12 ,เมื่อบิต 6 =0 จะเก็บค่า 01-24 | |||||||||||||||||||||||
|
03H |
DAY |
เก็บค่าวัน 1-7 | |||||||||||||||||||||
|
04H |
DATE |
เก็บค่าที่ 01-31 | |||||||||||||||||||||
|
05H |
MONTH |
เก็บค่าเดือน 01-12 | |||||||||||||||||||||
|
06H |
YEAR |
เก็บค่าปี 00-99 | |||||||||||||||||||||
|
07H |
Control Register |
รีจิสเตอร์ควบคุมการทำงานของขา SQW \OUT | |||||||||||||||||||||
| ถ้าบิต 4 SQWE = 1 กำหนดให้ขา SQW \OUT กำเนิดความถี่ ตามความถี่ที่กำหนดโดย RS1,RS0 | |||||||||||||||||||||||
| ถ้าบิต 4 SQWE = 0 กำหนดให้ขา SQW \OUT จะมีค่าตามบิต 7 คือขา OUT | |||||||||||||||||||||||
| |||||||||||||||||||||||
|
08H-3FH |
UserRam |
หน่วยความจำใช้งานทั่วไป 56 byte |
