Speaker &
Buzzer |
|||
|
ลำโพงขนาดเล็กที่ใช้ต่อกับไมโครคอนโทรลเลอร์ |
|||
 |

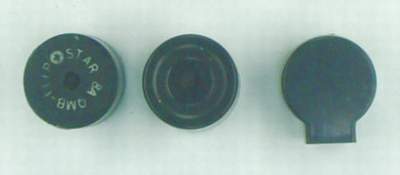

ลำโพงแบบ Magnetic-diaphragm ขนาดเล็ก | ||
| - ให้เสียงดัง แต่มีความต้านทานต่ำ
ต้องมีทรานซิสเตอร์ช่วยขับอีกทีหนึ่ง |
|||
 |
|||
|
แบบ diaphragm โลหะ |
|||
 |
|||
|

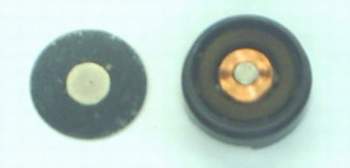

ข้างในประกอบด้วย diaphragm, ขดลวด,
และแม่เหล็กถาวร |
|||
| - ลำโพงแบบนี้จะมีขนาดเล็ก ให้ระดับเสียงสูงได้ดี แต่ระดับเสียงต่ำไม่ค่อยดีนัก | |||
 |
|||
|

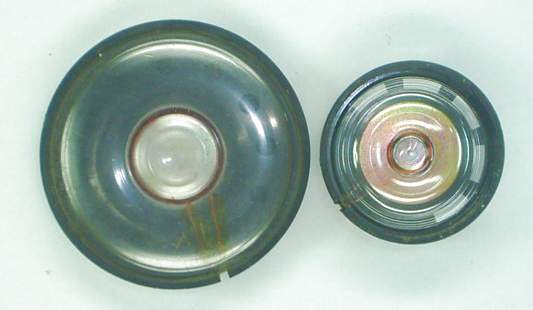

แบบ diaphragm พลาสติค |
|||
| - ลำโพงแบบนี้จะให้ระดับเสียงต่ำได้ดีขึ้น | |||
|
|
|||
|
ลำโพงแบบเปียโซ (Piezo) | ||
| - มีความต้านทานสูงสามารถต่อกับไมโครคอนโทรลเลอร์ได้โดยตรง | |||
| - แผ่นลำโพงแบบเปียโซ มีคุณสมบัติเมื่อป้อนแรงดันไฟฟ้าจะทำให้เกิดการบิดงอไปมาทำให้เกิดเสียงขึ้น | |||
| - คุณสมบัติของเสียงขึ้นอยู่กับขนาดของแผ่น Piezo และกล่องกำทอน (resonance box) | |||
 |
|||
|

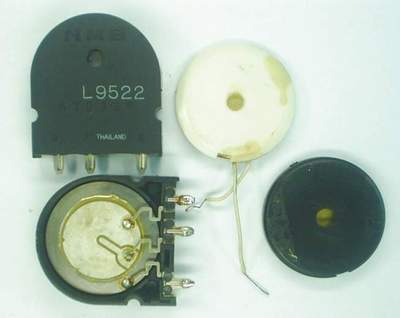

แผ่น diaphragm ของลำโพงแบบเปียโซ |
|||
 |
|||
|

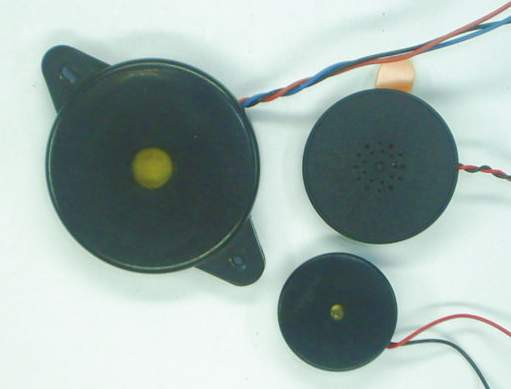

ลำโพงแบบเปียโซเมื่ออยู่ในกล่องกำทอน (resonance
box) |
|||
 |
|||
|
ลำโพงแบบเปียโซเมื่ออยู่ในกล่องกำทอน (resonance box)
อีกลักษณะหนึ่ง |
|||
|
|
|||
| บัซเซอร์ (Buzzer ) | |||
| - คือลำโพงแบบแม่เหล็กหรือ แบบเปียโซที่มีวงจรกำเนิดความถี่ (oscillator ) อยู่ภายในตัว | |||
| เมื่อป้อนแรงดันสามารถกำเนิดเสียงได้ด้วยตัวเอง แต่ไม่สามารถเปลี่ยนความถี่ของเสียงได้ | |||
 |
|||
|

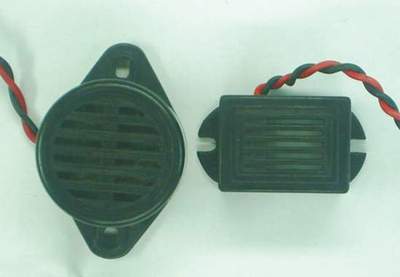

Buzzer แบบ diaphragm -แม่เหล็ก |
|||
 |
|||
|

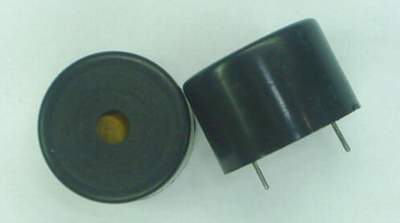

Buzzer แบบ diaphragm -Peizo |
|||
