PIC Develop 40


Thaimicrotron.com : Home


  PIC Develop 40 เป็นชุดพัฒนา MCU ตระกูล PIC ในรูปแบบ standard I/O แบบ IDC-10 โดยแยกออกเป็น PORTA, PORTB, PORTC, PORTD และ PORTE
- ใช้ TextTools 40 pin เป็น socket MCU ทำให้สามารถใช้ได้ทั้ง PIC 40,28,18 pin โดยใช้ Adaptor
- ใช้อิเล็คทรอนิคสวิทช์ 4066 ทำให้โปรแกรมแบบอัตโนมัติโดยไม่ต้องกดปุ่ม และสามารถใช้โปรแกรม PICKIT2 ทำงานได้ในโหมด Auto Import Hex
- มี conector Emulator แบบ 20 pin และ40 pin สามารถใช้เป็น developer แบบ emulator/downloader ได้ในตัวเดียวกัน
- มี RS232 onboard สามารถเลือกพอร์ตได้ด้วย jumper ทำให้ทดสอบการทำงานของ software โดยไม่ต้องต่ออุปกรณ์ภายนอกเพิ่ม
  หรือใช้ในรูปแบบ Terminal debuger เพื่อทดสอบการทำงาน และหาข้อผิดพลาดของโปรแกรมผ่านทาง PC
- มี USB connector สำรับ PIC ที่มี USB port เช่น PIC18F4550, PIC18F2550 เพื่อทดสอบการรับส่งข้อมูลความเร็วสูงผ่าน USB port
- มีภาคจ่ายไฟแบบสวิทช์ชิ่งในตัว LM2575T ทำในไม่ร้อนและลดสัญญาณรบกวนจากภายนอก และยังต่อไปยังบอร์ดทดลองอื่นได้อีกด้วย

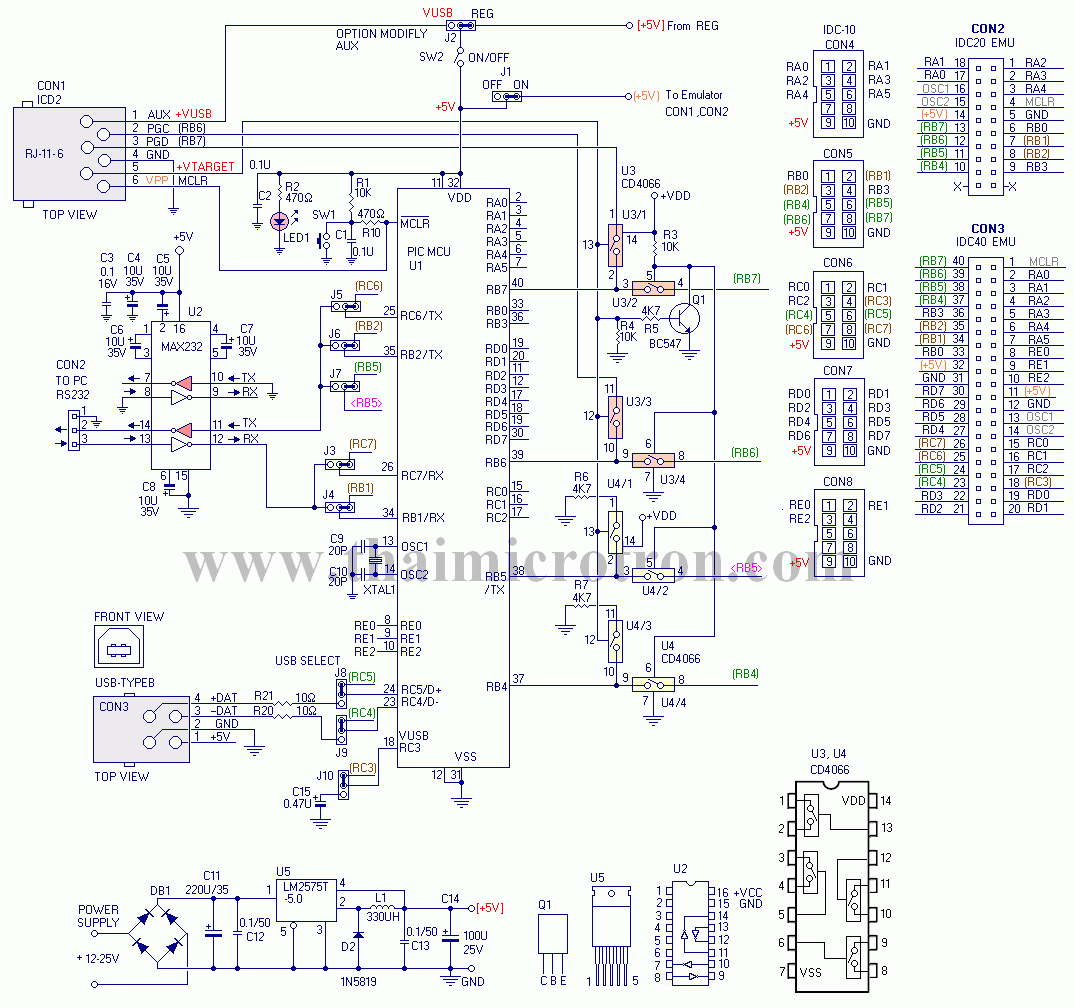

รูปที่วงจร PICDEV40V1 10/12/2008









Adaptor สำหรับ


18-pin, 28-pin

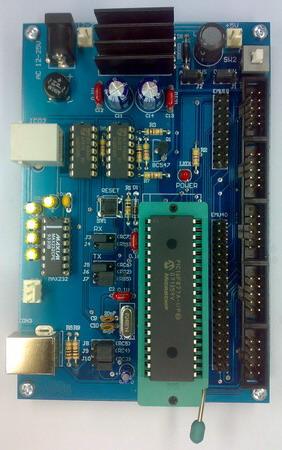

PICDEV40 ที่ทำ PCB เสร็จแล้ว

  รายการอุปกรณ์
  Download PCB

  อีกสักครู่จะมีวิธีการใช้งานครับ



SMITDH EMSOMBAT


ศมิทธิ์ เอมสมบัติ
