RS232-422/485
V2.0
(Optical Isolator)
(Optical Isolator)
- เป็นอุปกรณืที่ใช้เปลี่ยน RS232 เป็น RS422 หรือ RS485
- มีแหล่งจ่ายไฟอยู่ภายใน
- แหล่งจ่ายไฟเป็นแบบ switching เพิ่อลดการรบกวนจาก AC Line
- แยกวงจรด้วย Optical Isolator เพื่อป้องกันความเสียหายกับ PC

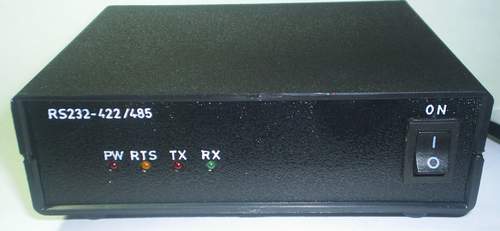

รูปด้านหน้า

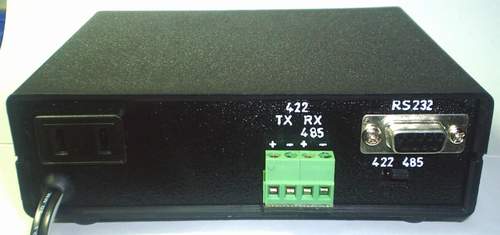

รูปด้านหลัง

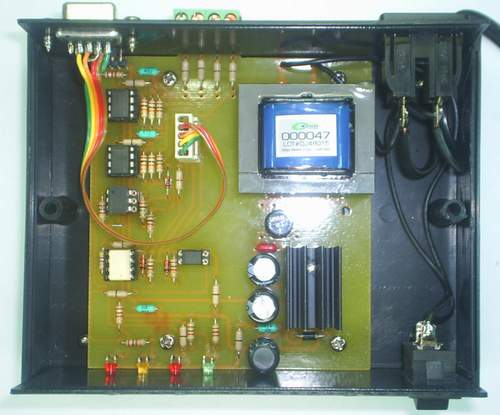

รูป การเดินสายภายใน
Down

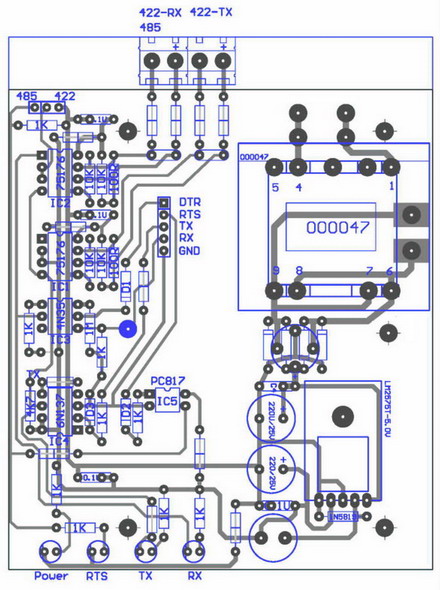

Load PCB |
 |
|
