X10 Strength Meter |
|||||||
เครื่องวัดความเข้มสัญญาณ X10
บนสาย AC-Line |
|||||||
| - เป็นเครื่องมือที่ใช้วัดความเข้มของสัญญาณ 120 KHz บนสาย AC-Line | |||||||
| - X10 Strength Meter ตัวที่ผ่านการปรับแต่งแล้ว สามารถใช้ปรับแต่ง X10-LAB หรือ โมดูลอื่นตัวต่อๆไปได้ | |||||||
| - ใช้ตรวจสอบระยะส่งว่าไปถึงจุดที่ต้องการหรือไม่ และมีความแรงเท่าไร | |||||||
| - ใช้ตรวจสอบว่าอุปกรณ์ฟฟ้าใด มีวงจรลดทอนสัญญาณซึ่งมีผลทำให้ ระยะส่งไปได้ไม่ใกล้ เช่น UPS, Computer และอื่นๆ | |||||||
| - ใช้ตรวจสอบสัญญาณรบกวนใน AC-Line เพื่อหาต้นเหตุ ของอุปกรณ์ไฟฟ้า ที่ส่งสัญญาณรบกวนออกมาในระบบ เช่น บัลลาสต์ อิเลคโทรนิค ที่กำลังจะเสีย จะส่งสัญญาณ รบกวน ออกมา ค่อนข้างมาก | |||||||
 |
|||||||
วงจรของเครื่องวัดความเข้มสัญญาณ
X10 |
|||||||
 |
|||||||

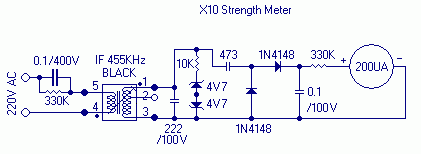

รูปการต่อวงจรภายใน |
|||||||

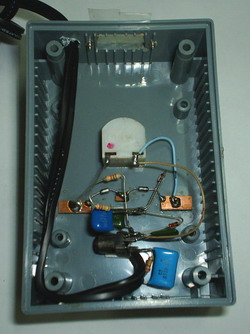

| - การประกอบ เนื่องจากมีอุปกรณ์ไม่มากจึงไม่ได้ทำ PCB ใช้วิธีต่อลอย
โดยอุปกรณ์ตัวหลักๆ จะใช้ติดเทปสองหน้า และใช้เศษ PCB ติดด้วยกาวช้าง (super
glue) หันด้านทองแดงออก ไว้สำหรับ เป็นจุดพัก ในการบัดกรี - L1 ซึ่งเป็น ทรานฟอร์มเมอร์ ที่ใช้ขยายสัญญาณ IF 455 KHz สีดำ ในภาครับ AM เช่นเดียวกับใน X10-LAB - Meter ที่ใช้เป็น VU meter ที่ใช้สำหรับเครื่องเสียง มีขนาด 200mv full scale เพราะมีขนาดเล็กและหาง่าย |
|||||||
| - การปรับแต่ง ใช้บอร์ดทดลอง X10-LAB ที่ทำการปรับความถี่แล้ว
นำมาเสียบปลั๊กใกล้ๆ ต่อ J1 บนบอร์ด X10-LAB เพื่อให้ OSC ทำงาน จูนที่คอยล์ L1 จนได้ระดับความแรงสูงที่สุด |
|||||||
| - การปรับแต่งโดยใช้โมดูลมาตรฐาน โดยนำมาเสียบปลั๊กใกล้ๆ แล้วกดส่งค้างไว้ (ปุ่มใดก็ได้) จูนที่คอยล์ L1 จนได้ระดับความแรงสูงที่สุด | |||||||
 |
|||||||
เครื่องวัดความเข้มสัญญาณ X10

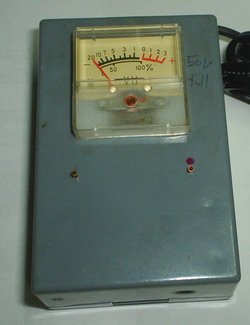

บนสาย AC-Line ประกอบลงกล่องอเนกประสงค์ |
|||||||
