 ตัวอย่างการใช้งาน Capture ร่วมกับ Timer1 เป็นเครื่องนับความถี่

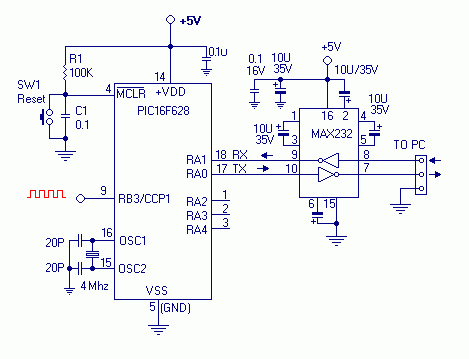

		วงจรการใช้งาน Capture ร่วมกับ Timer1 เป็นเครื่องนับความถี่ สัญญาณอินพุตจะเข้าทางขา RB3/CCP1
	- ต่อวงจรตามรูป แล้วใช้เครื่องกำเนิดความถี่ หรือใช้ PIC อีกตัวหนึ่งกำเนิดความถี่เพื่อใช้ทดสอบ โดยป้อนสัญญาณเข้าที่ขา RB3/CCP1
	หลักการคำนวน
	เมื่อหาค่าจากการนับได้แล้ว cycle =time2-time1 สามารถหาคาบเวลา (Td) ได้จากสูตร
	Td=cycle*(4/fosc)*PR

//Frequency Counter
//Use Timer1 and CCP1
//Input RB3/CCP1 (pin9)
//when condition is true make CCP1 Interrupt
//Calculate Frequency, period time and send to RS232
//press space bar to read input and display

//#include <16F628.h>
#include <16F648A.h>
#use delay(clock=4000000)
#fuses XT,PUT,BROWNOUT,MCLR,NOWDT,NOPROTECT,NOLVP
#define  TxD         PIN_A0
#define  RxD         PIN_A1
#use rs232(baud=9600, xmit=TxD,rcv=RxD)

float time1,time2;
BOOLEAN hook_cpp1, HookRise;

#int_ccp1
void capture_isr()
{
   if(HookRise)
   {
    time1 = get_timer1();
    HookRise = FALSE;
    printf("X");
   }
   else
   {
    time2 = get_timer1();
    HookRise = TRUE;
    hook_cpp1 = FALSE;                          //done
    printf("Y\r\n");
   }
}
void InitialChip(void)
{
   setup_comparator(NC_NC_NC_NC);               //Input Digital
   set_tris_a(0B11111110);
   set_tris_b(0B11111111);
}

float T;
void main(void)
{
   InitialChip();
   printf("Frequency Counter\r\n");
   setup_timer_1(T1_INTERNAL|T1_DIV_BY_8);      // Setup timer 1

   while(1)
   {
    if(kbhit())
    {
      HookRise=TRUE;
      hook_cpp1=TRUE;
      printf("Frequency Counter\r\n");
      setup_ccp1(CCP_CAPTURE_RE);
      enable_interrupts(INT_CCP1);              // Enable interrupt CCP1
      enable_interrupts(GLOBAL);                // All interrupts ON

      set_timer1(0);
      while(hook_cpp1==TRUE);

      setup_ccp1(CCP_OFF);
      disable_interrupts (GLOBAL);

      T = (time2-time1)*8*1000*0.000000001;;                // Td=cycle*(4/fosc)*PR
      printf("Frequency:%f Hz   %9.3e ms\r\n",1/T,T);
    }
   }

}
