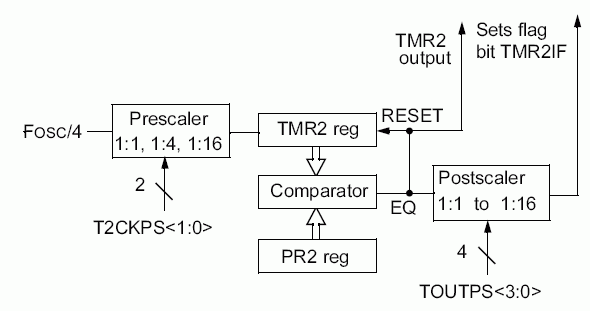

| การใช้งานโมดูลTimer2 |
ใช้เป็น timer
ขนาด 8-bit (00-FFh) นับได้ 256 ค่า
รีจิสเตอร์ Timer2 สามารถเขียนอ่านได้
สามารถใช้สัญญาณนาฬิกาได้จากเฉพาะภายในเท่านั้น
มี Interrupt เมื่อการนับเปลี่ยนจาก FFh ไปเป็น 00h (overflow )
มีทั้งตัวลดทอนการส่งออก (postscaler) มีค่า 1-16 ,ตัวหารความถออสซิลเลเตอร์(
prescaler) สามารถเลือกอัตราส่วนเป็น 1,4,16 และ รีจิสเตอร์คาบเวลา (period
register)
สามารถใช้โมดูล
CCP(Capture/Compare/PWM) ได้ 1โหมดคือ PWM
ในการควบคุม duty cycle ของ PWM
สัญญาณเอาต์พุตของ Timer 2 ยังถูกใช้ในโมดูลสื่อสารข้อมูลแบบอนุกรมแบบซิงโครนัส
(Synchronous Serial Port module :SSP)
| mode ประกอบด้วย | ||
| T2_DISABLED | หยุดการทำงานของ Timer2 | |
| T2_DIV_BY_1 | กำหนดอัตราส่วนให้ prescaler 1:1 | |
| T2_DIV_BY_4 | กำหนดอัตราส่วนให้ prescaler 1:4 | |
| T2_ DIV_BY_16 | กำหนดอัตราส่วนให้ prescaler 1:16 | |
| period | คาบเวลาเพื่อ Reset สัญญาณนาฬิกา Timer2 มีค่า 0-255 | |
| หรือเป็นการกำหนดค่าให้กับ รีจิสเตอร์คาบเวลา PR2 (period register) | ||
| postscale | มีค่า 1-16 จำนวนครั้งที่เกิด overflows ก่อนจะ interrupt (ตัวลดทอนการส่งออก ) | |
| ไม่มีผลต่อการใช้งานในโหมด PWM | ||
