- การแสดงผล การทำงานของโหลด
(Load Monitor) |
|
| |
|
|
| |
รูปที่
1 วงจรการแสดงผลการทำงานของโหลด |
|
| |
|
|
| |
- บางครั้งเราต้องการทราบว่าโหลดมีการใช้กระแสบ้างหรือเปล่า,
บางทีเสียบปลั๊กไม่แน่น,หรืออย่างเช่นการชาร์จแบตเตอร์ของเครื่อง MP3 บางรุ่น
ไม่มี LED ว่ากำลังชาร์จประจุอยู่หรือเต็มแล้ว เราจึงต้องคอยกะเวลาเอาเอง |
|
| |
- หากมี LED แสดงผลการทำงานของโหลด
ก็จะแสดงให้ทราบว่า เมื่อ LED1 ติด ก็แสดงว่าชาร์จอยู่ หาก LED1 ดับก็แสดงว่าการชาร์จประจุเต็มแล้ว |
|
| |
- หลงรอตั้งนาน |
|
| |
|
|
| |
การทำงานของวงจร |
|
| |
- เมื่อมีกระแสไหลผ่าน
D1 จะทำให้เกิดแรงดันตกคร่อม D1 = 0.6V ทำให้ Q1 ON ทำให้ LED1 ติด |
|
| |
- LED1 จะสว่างมาก/น้อย
ขึ้นอยู่กับกระแสที่ไหลด้วย LED1จะสว่างมาก เมื่อมีกระแสไหลมาก , LED1จะสว่างน้อย
เมื่อมีกระแสไหลน้อย |
|
| |
- การใส่้ R2 (Option) เพื่อไม่ต้องให้ LED1 ติดเมื่อกระแสไหลน้อยๆ (<10
ma) |
|
| |
|
|
| |
ตัวอย่างการใช้งาน |
|
| |
|
|
| |
ตัวอย่าง
adaptor ที่มีแต่ไฟ Power |
|
| |
|
|
| |

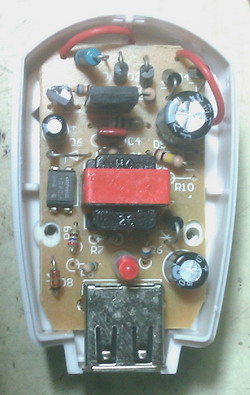

รูปภายใน
หาที่เหมาะๆ ใส่ LED |
|
| |
จะอยู่ตรงใต้
LED สีแดงนั่นเอง |
|
| |
|
|
| |
|
|
| |

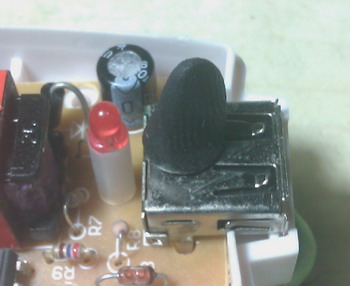

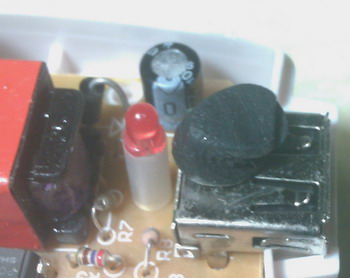

ใช้ดินน้ำมันวัดระยะ
โดยปั้นดินน้ำมันดังรูป |
|
| |
|
|
| |
ปิดฝาครอบลง
แล้ววัดความสูงของดินน้ำมันว่ามีระยะพอไหมที่จะใส่ LED (วัดได้ 8 mm) |
|
| |
|
|
| |

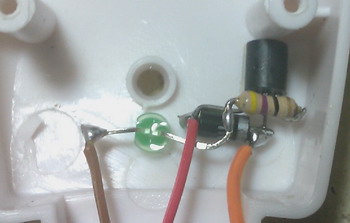

เนื่องจากมีอุปกรณ์น้อย
จึงสามารถต่อลอยได้โดยยึดติดกับกล่อง |
|
| |
ด้วยความฝืดของ
LED และติดเทป 2 หน้าที่ทรานซิสเตอร์ |
|
| |
|
|
| |
|
|
| |
ใช้เทปกระดาษปิดส่วนที่เป็นโลหะที่ตรงกับวงจรเพื่อป้องกันลัดวงจร |
|
| |

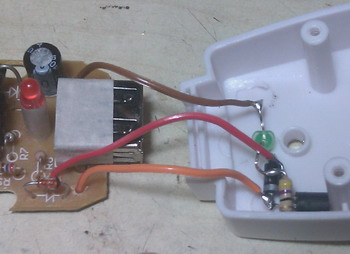

ให้ตัดสายบวกออกแล้วคั่น
ด้วยวงจรตามรูปที่ 1 |
|
| |
|
|
| |
เมื่อประกอบเสร็จ
LED สีเขียว |
|
| |
จะติดเมื่อโหลดมีการใช้กระแส |
|
| |
ผลของการใช้งานอย่างเช่นใช้ชาร์จแบตเตอรี่ |
|
| |
- เมื่อ LED ติดสว่างมาก
แสดงว่ามีการใช้กระแสมาก เมื่อ LED ติดสว่างน้อย แสดงว่ามีการใช้กระแสน้อย
(แบตฯ ใกล้จะเต็ม) |
|
| |
- เมื่อ LED ติด
ก็แสดงว่าชาร์จอยู่ หาก LED ดับก็แสดงว่าการชาร์จประจุเต็มแล้ว |
|
| |
- กรณีใช้ชาร์จมือถือประเภท PDA ที่ตัวเครื่องแสดงว่าแบตฯ เต็มแล้ว แต่ LED
สีเขียวยังติดอยู่ แสดงว่าตัวเครื่อง PDA นั้นใช้ไฟจาก adaptor ในการทำงานด้วย
หลังจากที่ใช้ชาร์จแบตฯ เต็มแล้ว |
|
| |
|
|
| |
|
|
| |
ศมิทธิ์
เอมสมบัติ |
|
| |
|
|
