Power
Supply

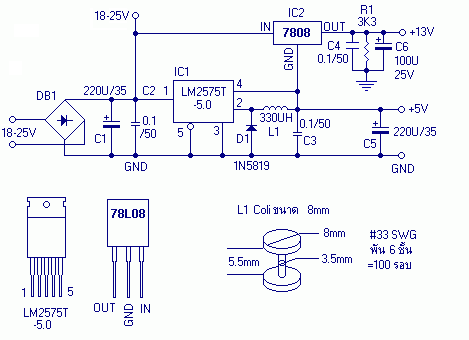

ภาคจ่ายไฟ
- แรงดันอินพุต 18-25V
- ส่วนโปรแกรมชิพต้องการแรงดัน 5V และ 13V ด้านอินพุต ใช้ไดโอดบริด DB1 เพื่อให้ใช้กับ Adapter แบบแกนในบวก และแบบแกนในลบ
- IC1 ใช้ LM2575T ซึ่งเป็น switching Regulator สามารถจ่ายไฟให้ กับบอร์ด ทดลองได้ด้วย โดยที่ Regulator ไม่ร้อน
- IC2 นำขา GND มาต่อที่ +5V ดังนั้นจะได้ ระดับแรงดัน 8+5 = 13V
