การใช้งาน LCD โมดูล
ลักษณะและตำแหน่งของขา LCD โมดูลแต่ละแบบ


  1). ลักษณะและตำแหน่งของขา LCD โมดูลแต่ละแบบ
  2). คำสั่งควบคุมการแสดงผลของ LCD โมดูล
  3). การเขียนโปรแกรมแสดงผล LCD

  1). ลักษณะและตำแหน่งของขา LCD โมดูลแต่ละแบบ





LCD 16x1 Line

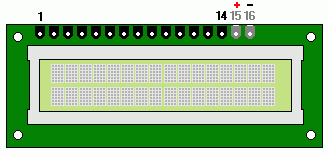

LCD 16x2 Line

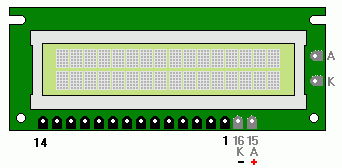

LCD 16x2 Line

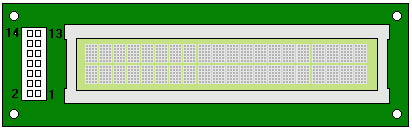

LCD 20x2 Line

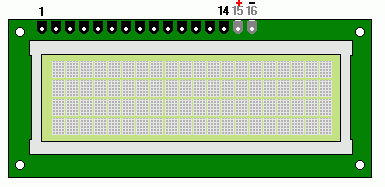

LCD 20x4 Line



  1). ตำแหน่งของขาและหน้าที่การใช้งานของ LCD โมดูล


Pin No.
Symbol
Description
Level
Function
1
VSS
Ground
-
0V
   Ground
2
VDD
 Power Supply
-
+5V
 ต่อกับแรงดันไฟเลี้ยง +5V
3
VO
LCD Contr
-
-
 ต่อกับแรงดันเพื่อปรับความเข้มของการแสดงผล
4

RS

Register Select

H/L

  RS = 0 หมายถึงต้องการติดต่อกับรีจิสเตอร์คำสั่ง (Instruction Register)
  RS = 1 หมายถึงต้องการติดต่อกับรีจิสเตอร์ข้อมูล (Data Register)
5

R/W

Read/Write

H/L

  R/W = 0 หมายถึงต้องการเขียนข้อมูลไปยัง LCD โมดูล
  R/W = 1 หมายถึงต้องการอ่านข้อมูลจาก LCD โมดูล
6
E
Enable
H, H->L
  Enable Signal
7 - 14
DB0-DB7
Data Bus
H/L
  Data Bus Line
15
A
Back Light A
-
  Back Light +5V (สำหรับรุ่นที่มี  Back Light)
16
K
Back Light K
-
  Back Light 0V (สำหรับรุ่นที่มี  Back Light)




คำสั่งควบคุมการแสดงผลของ LCD โมดูล
การเขียนโปรแกรมแสดงผล LCD โมดูล
  ตัวอย่างการเขียนโปรแกรมแสดงผล LCD โมดูลแบบ 8 bit
  ตัวอย่างการเขียนโปรแกรมแสดงผล LCD โมดูลแบบ 4 bit
การสร้างตัวอักษรลงใน CG-RAM
  ตัวอย่าง การสร้างตัวอักษรลงใน CG-RAM
