ปกติแล้วเรามักจะใช้ ยางสนหรือน้ำยาวานิช
ในการเคลือบแผ่น PCB แต่จะแห้งช้า และเหนียวเหนอะหนะ ยังประกอบงานไม่เสร็จจะเห็นว่าแผ่น
pcb เขอะไปหมด |
|
| |
|
|
| |
- Clear Lacquer
เป็นสีสเปรย์ ชนิดเคลือบเงา หรือใช้เคลือบโลหะไม่ให้เป็นสนิม
- เราสามารถนำ
Clear Lacquer มาใช้ประโยนช์ในทางอิเล็คโทรนิคได้ เช่นการเคลือบแผ่นปริ้น
มีคุณสมบัติแห้งไว้ หากผสมให้ใสไว้ ใช้ไดร์เป่าผมช่วย ก็เกือบจะแห้งในทันที
- ถึงแม้ว่า
Clear Lacquer จะไม่มีคุณสมบัติเป็น flux (น้ำยาช่วยบรัดกรี) แต่ตะกัวส่วนใหญ่จะมี
flux ในตัวอยู่แล้ว
|
|
| |
|
|
| |
 |
 |
 |
| - เราสามารถนำส
ีออกจากกระป๋องได้ |
กดหัวสเปรย์
ช้าๆ หากมีฟองให้หยุดก่อน |
นำสีที่ได้มาผสมทินเนอร์
ในอัตราส่วน1:5 |
| ด้วยการใช้ก้าน
cotton bud |
พอฟองหมดค่อยกดต่อ |
(สี 1 ส่วน
ทินเนอร์ 5 ส่วน) |
| มานำส่วนที่เป็นสำลีออก
|
|
หากข้นเกินไป
จะทำแห้งช้าและ ทำให้บัดกรีลำบาก |
| แล้วนำดอกสว่านที่มีขนาดเท่ากัน |
|
|
| เจาะหัวพ่น
สเปรย์แล้วต่อก้าน cotton ดังรูป |
|
|
| |
|
|
|
|
| |
|
|
| |

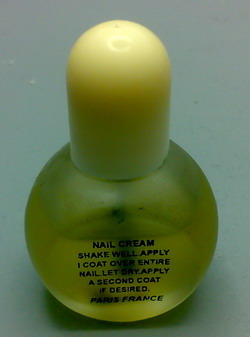

- หรืออาจจะใช้ยาทาเล็บแบบใสก็ได้ มาผสมทินเนอร์
ในอัตราส่วน1:5 เช่นกัน |
|
| |
|
|
| |
| |
|
|
 |
 |
|
| การนำ Clear
Lacquer มาเคลือบแผ่น PCB |
ใช้เคลือบอุปกรณ์บนบอร์ดเอนกประสงค์. |
|
| |
|
|
|
|
| |
|
|
| |
 |
 |
|
| ใช้ทาสายไฟ
อย่างเช่นบนบอร์ดเอนกประสงค์ |
ใช้ทาสายไฟ
ไม่ให้เคลื่อนที่ |
|
| เพื่อให้สายติดกัน
ทำให้สายไฟไม่ยุ่งเหยิง |
|
|
|
|
| |
|
|
| |
| |
|
|
| |
 |
ศมิทธิ์
เอมสมบัติ |
| |
|
|
|
|
| |
|
|
