วิธีการทำสาย
RJ11-ICD2 โดยใช้สายแพร (Ribbon)
- การใช้สายโทรศัพท์ในการทำสาย ICD2 เวลาทดลองจะทำให้ดันกันไป ดันกันมาปริ้นตีลังกาเลยก็มี เพราะสายโทรศัพท์มีความแข็ง
- หรือ บางครั้งเราต้องการแปลงสาย RJ11 ไปเป็นสายชนิดอื่น เช่น SIP6, หรือ IDC8 เป็นต้น
การต่อสายแบบ
RJ11-RJ11

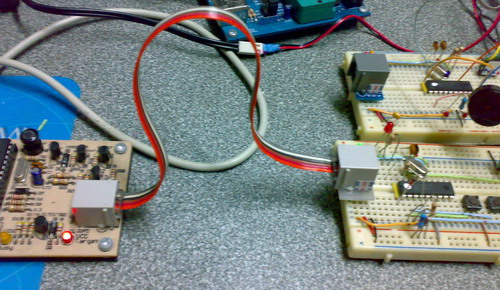

ตัวอย่างการใช้งาน
RJ11-RJ11
การต่อสายแบบ
RJ11-SIP6
 |
||
 |
||

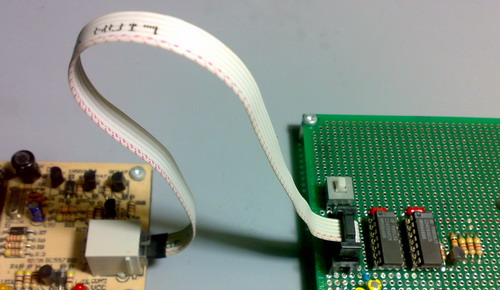

ตัวอย่างการใช้งาน
RJ11-SIP6
การต่อสายแบบ
RJ11-IDC8
 |
||
 |
||

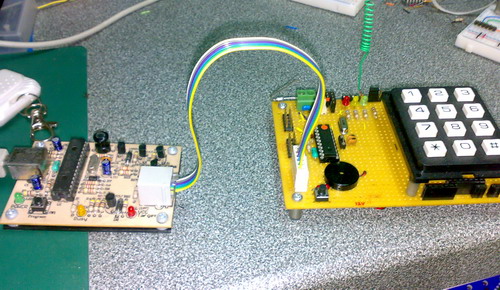

ตัวอย่างการใช้งาน
RJ11-IDC8
 |
 |
 |
ตัดสาย
Ribbon ขนาด 6 เส้น |
ตัดแต่ละเส้นให้แยกออกจากกัน
ประมาณ 5 mm |
ลักษณะสายที่แยกออกจากกันแล้ว |
 |
 |
 |
ให้ตัดขอบด้านข้างที่ยังเป็นแผ่นออก |
ใส่สายแพรเข้าไปในแจ็ค
RJ11 |
แต่ละเส็นจะเบียดกันจนโก่งตรงกลาง |
ให้นำไขควงปากแบนช่วยกดให้เรียบ |
||
 |
 |
 |
ดูด้านข้างว่าเข้าไปสนสุดหรือยัง |
ดูที่ด้านบนอีกครั้งเพื่อให้แน่ใจว่าสายเข้าไปจนสุดแล้ว |
ตัดเทปโฟมสองหน้าขนาด
7mm x 4mm |
 |
 |
 |
สอดเทปโฟมเข้าที่ด้านล่างของ
RJ11 |
นำไปเข้าหัวด้วยคีมย้ำสาย |
แจ็ค
RJ11 ที่เข้าสายเรียบร้อยแล้ว |
เพื่อยึดสายเข้ากับตัวหนีบ |
||
 |
 |
 |
นำด้านหลังของแจ็ค
RJ11 วางเข้ากับ |
นำไขควงปากแบน
กดลงที่คอนแท็ค |
แล้วเคาะเบาๆ
เพื่อให้คอนแท็คจมลง |
ปากกาที่ใช้จับ
(หรือร่องโต๊ะก็ได้) |
เขี้ยวด้านหลัง
จะไปกดกับสายไฟ |
|
เมื่อคอนแท็คจมลงจนสุด
จะรู้สึกว่า |
||
เสียงจะเปลี่ยนไป
เป็นเสียงแข็งๆ |
||
ทำให้ครบทั้ง
6 คอนแท็ค |
||
|
 |
|
สอดเทปโฟมเข้าที่ด้านล่างของ
RJ11 |
ใช้ไขควงกดลงบนตัวหนีบ ให้พับไปด้านหลัง |
|
เพื่อยึดสายเข้ากับตัวหนีบ |
เพื่อให้กดลงกับเทปกาวเพื่อยึดสาย |
 |
