JDT-2008 UNIVERSAL PROGRAMMER

  เลือก ICON Genius Programmer



โปรแกรมจะตรวจสอบ โดยอัตโนมัติว่า เครื่องโปรแกรม ต่ออยู่ที่ COM1หรือ COM2 ดังนั้น ควรติดตั้งอุปกรณ์ ให้พร้อมก่อน

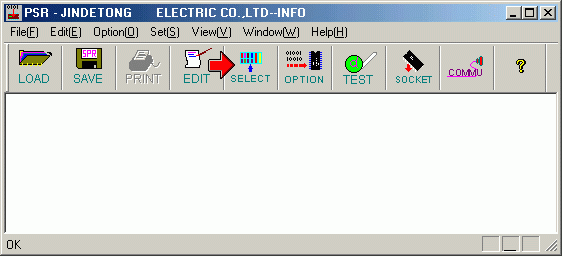

  เมื่อโปรแกรม เริ่มทำงานแล้ว ให้เลือกเบอร์ MPU โดยกดปุ่ม SELECT



Genius Programmer

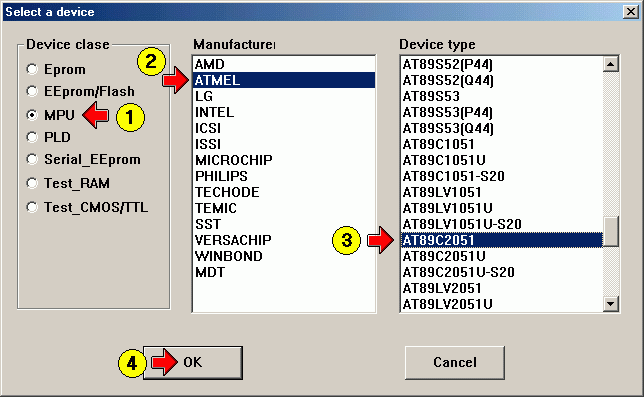

SELECT DEVICE


  1). เลือก MPU
  2). เลือก ATMEL
  3). เลือก AT89C2051
  4). กดปุ่ม OK

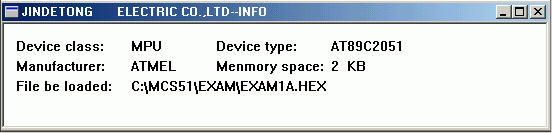

ตรวจสอบดูว่า MPU ที่เลือกถูกต้องหรือไม่
  หรือสามารถเรียกได้จาก WINDOWS/INFORMATION MENU




Windows Message

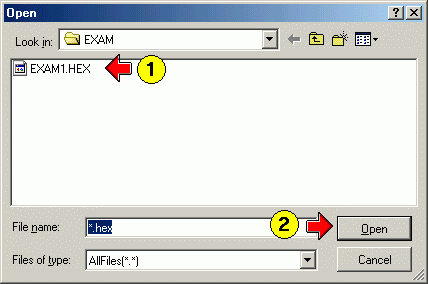

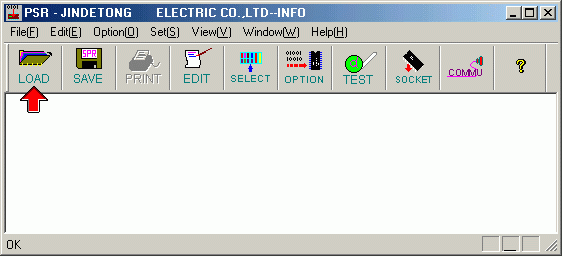

  LOAD HEX FILE

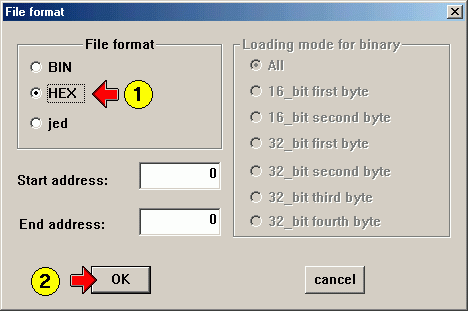

จะปรากฏ Windows File Format



Windows File Format

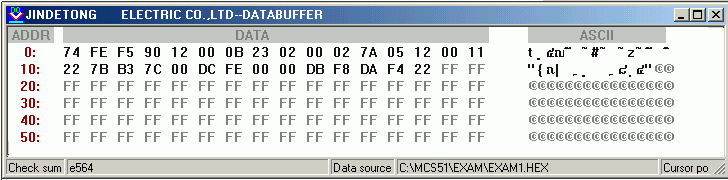

จะปรากฏ HEX WINDOWS ซึ่งเป็นข้อมูลของไฟล์ที่เปิด




HEX WINDOWS


  การโปรแกรม IC

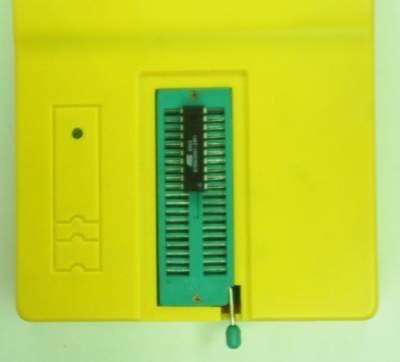

  ให้ใส่ตัว IC โดยหันด้านล่าง ขึ้นชิดด้านบน (กลับหัว) ดังรูป






การใส่ IC ลง Socket

  *** หากใส่ผิดอาจทำให้ IC เสียได้ ***



  การโปรแกรม MPU

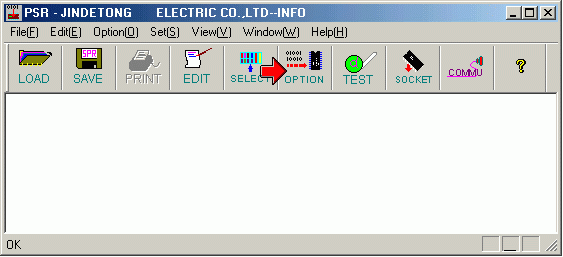

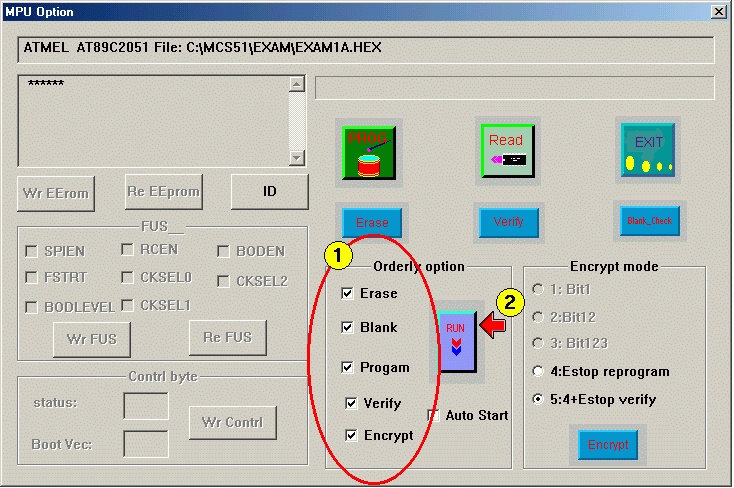

  ให้กดปุ่ม OPTION









  • เราสามารถ ให้โปรแกรมทำงาน ทั้งหมดโดยอัตโนมัติ คือ ลบ (Erase) ,ตรวจสอบ ว่าลบหมด แล้วหรือไม่ (Blank Check) โปรแกรมข้อมูลลงชิพ (Program), ตรวจสอบ ข้อมูล (Verify),การเข้ารหัส เพื่อป้องกัน การอ่าน (Encrypt) ได้ต่อเนื่อง ในคราวเดียวกัน


  1). เลือกขั้นตอน ทีต้องการทำใน Group Box Orderly Option ดั้งรูป
  2). กดปุ่ม RUN เครื่องโปรแกรม จะทำงานตามขั้นตอนที่เลือกไว้จนเสร็จ
  จากนั้นจึงถอด IC ออก แล้วนำไปใส่ใน Socket ของ Board ทดลอง

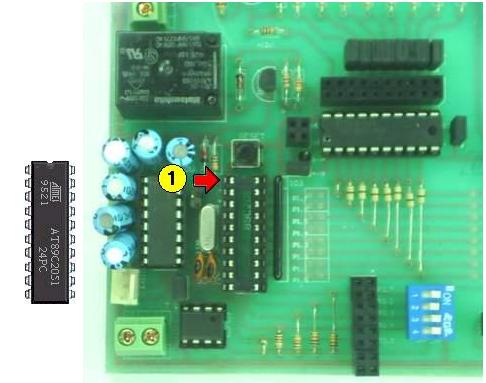

  การใส่ MPU ลงบน Board ทดลอง




Socket ของ MPU

  - ดูให้แน่ใจก่อนว่าถอดปลั๊กแล้ว
  -ขา 1 ของ IC จะอยู่ด่านบนซ้าย IC จะตั้งหัวขึ้นดังรูป

  *** หากใส่ผิดอาจทำให้ IC เสียได้ ***
