การตรวจไฟรั่วในน้ำ
แบบสองจุด |
|
| |
|
|
| |
ลักษณะธรรมชาติของไฟฟ้าจะต้อง
มี 2 ขั้วเสมอ ไฟฟ้ากระแสะสลับบ้านเรา มี 2 ขั้ว คิอ Line (L) กับ Neutral
(N) ขั้ว L คือขั้วที่ เมื่อนำไขควงตรวจไฟ มาตรวจไฟจะติดครับ
ส่วน N จะไม่ติด และที่ขั้ว N นี่การไฟฟ้าจะต่อลงกราวน์ไว้ ทำให้ขั้ว L มีความต่างศักดิ์
220V เมื่อเทียบกับกราวน์ด้วย เหตุที่มันดูดเรา ก็เพราะมันจะไหลผ่านเราลงกราวน์ |
|
| |
|
|
| |
|
|
| |
ไฟรั่วลงน้ำมีอยู่
2 ลักษณะครับ คือ |
|
| |
1). ขั้ว L
เส้นเดียวจมน้ำ แบบนี้จะอันตรายมาก รัศมีอันตรายจะอยู่ที่ประมาณ 3- 5 เมตร
ขึ้นอยู่กับลักษณะของพื้น กับประเภทของน้ำ การรั่วลักษณะนี้
มักจะรั่วสามารถตรวจได้ด้วย ไขควงตรวจไฟ (แต่ความสว่างก็ขี้นอยู่กับร้องเท้าที่เราใส่
หากเป็นยางอย่างดี ไฟก็อาจสว่างน้อย)
|
|
| |
2). น้ำท่วมปลั๊กไฟ
ทั้งขั้ว L และ N จะจมอยู่ในน้ำพร้อมกัน ไฟจะวิ่งจากขั้ว
L ไป N ผ่านน้ำง่ายกว่า ที่จะมาดูดเรา ไฟรั่วลักษณะเช่นนี้จะมี รัศมีอันตราย
ประมาณ 0.5 เมตร ขึ้นอยู่กับลักษณะของพื้น กับประเภทของน้ำ
การรั่วลักษณะนี้ ไม่สามารถตรวจสอบได้ด้วยไขควงตรวจไฟ |
|
| |
|
|
| |
หมายเหตุ: ระยะอันตรายที่ระบุอาจเปลี่ยนแปลงไปตามสภาพแวดล้อม |
|
| |
|
|
| |
ลักษณะของพื้น |
|
| |
- หากพื้นผิว
ระหว่างเรากับจุดที่ไฟรั่วเป็นพื้นดิน(กราวน์) ทำให้ไฟลงกราวน์ได้ง่าย การแผ่กระจายของไฟฟ้าก็จะน้อยไปได้ไม่ไกล
แต่ก็อันตรายมากที่สุด หากเราสัมผัสกับจุดที่ไฟรั่ว เพราะกระแสไฟฟ้าจะไหลลงกราวน์ได้ง่าย |
|
| |
|
|
| |
ประเภทของน้ำ |
|
| |
- หากน้ำสะอาดการนำไฟฟ้าจะไม่ดีเท่าน้ำสกปรก |
|
| |
- น้ำอ่อนเช่นน้ำฝน จะน้ำไฟฟ้าไม่ดีเท่าน้ำกระด้างเช่นน้ำประปา |
|
| |
|
|
| |
ลักษณะการแผ่กระจายของกระแสไฟฟ้า
จากจุด 2 จุด และการทดสอบ |
|
| |
|
|
| |
|
|
| |
ลักษณะการแผ่กระจายของกระแสไฟฟ้า
จากจุด 2 จุด จากขั้ว L ไป ขั้ว N |
|
| |
|
|
| |
แนวกระแสไฟฟ้าที่อันตรายมากที่สุด จะอยู่ระหว่างขั้ว L กับขั้ว N และจะค่อยๆ
อ่อนลงเมื่อแนวระยะเบี่ยงเบน และไกลออกไป |
|
| |
|
|
| |
|
|
| |
ต่ำแหน่งการวัดด้วยมิเตอร์วัดแรงดัน
AC |
|
| |
|
|
| |
- การ วัดแรงดัน
ด้วยมิเตอร์วัดแรงดัน โดยปรับย่านการวัดไปที่ 10VAC และให้ปลายสาย วัดอยู่ในแนวเดียวกันกับขั้วไฟฟ้า
โดยให้มีระยะเท่ากับ หรือห่างกว่า ขั้วไฟฟ้านั้นเล็กน้อย แรงดันที่วันได้จะอยู่ในช่วง
1-10VAC จากด้านนอกเข้าด้านใน
|
|
| |
- ถึงแม้ว่าระดับแรงดันที่วัดได้ไม่สูงมาก แต่บริเวณใกล้ๆ ระวังขั้วทั้งสอง
ก็อันตรายมาก หากไปถูกหรือไปสัมผัสขั้วไฟฟ้า กระแสไฟฟ้าอาจเบี่ยงเบน ไม่ผ่านน้ำ
มาผ่านร่างกายเราก็จะทำให้เกินอันตรายได้ |
|
| |
|
|
| |
|
|
| |
การทดลอง การทดสอบกระแสไฟฟ้ารั่วในน้ำแบบ 2 จุด |
|
| |
| |
|
|
 |
| |
คำเตือนการทดลองนี้
อาจเป็นอันตราย ขอให้ทดลองด้วยความระมัดระวัง |
|
| |
ผู้ที่ไม่มีความชำนาญ
ไม่ควรทดลองตามลำพัง |
|
| |
การทดลองนี้ศึกษาขึ้นเพื่อหาข้อมูล
ที่ใช้ในการตรวจสอบ เด็กๆ และเยาวชน ไม่ควรนำมาทดลองเอง โดยเด็ดขาด
เพราะทักษะในการ ระมัดมะวัง อาจยังมีไม่มากพอ |
|
|
|
| |
|
|
|
|
| |
|
|
| |
|
|
| |
การทำเครื่องมือในการวัดและทดสอบ |
|
| |
ทำชุดเครื่องมือทดสอบ
เพื่อหาอุปกรณ์ในการตรวจสอบกระแสไฟ |
|
| |
|
|
| |
|
|
| |

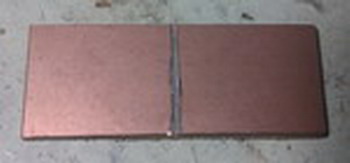

ตัดแผ่น
PCB ขนาด 1.5cm x 3.5cm
แล้วใช้คุตเตอร์ขูดตรงกลางให้ ทองแดงขาดจากกัน |
|
| |
|
|
| |

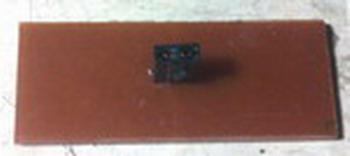

แล้วเจะรู 2 รูเพื่อบัดกรีใส่คอนเนคเตอร์ IDC แบบ 2
pin |
|
| |
|
|
| |
|
|
| |

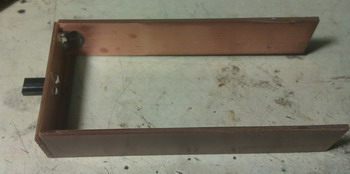

ตัดแผ่น
PCB อีก 2 แผ่น ขนาด 1.5cm x 7.5cm
แล้วบัดกรีด้านทองแดงทั้งสองด้านดังรูป เพื่อเป็นแผ่นแพลต
(ขนาดของแผ่นแพลต หากเล็กไปจะมีพื้นที่ผิวไม่มากพอ) |
|
| |
|
|
| |
|
|
| |
|
|
| |

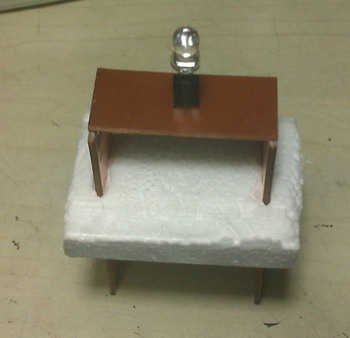

นำโฟมมาติดเพื่อให้ลอยน้ำได้
และหลอด LED มาใช้ทดสอบ |
|
| |
|
|
| |
|
|
| |
|
|
| |

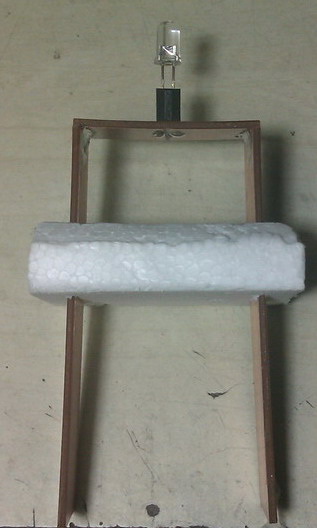

รูปด้านข้าง |
|
| |
|
|
| |
|
|
| |
|
|
| |

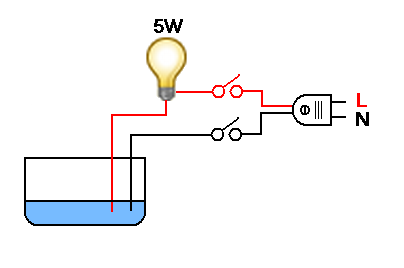

การทดสอบให้ต่ออนุกรมกับหลอดไฟขนาด
5 W
และสวิทช์ตัดต่อไฟทั้งสองเส้นเพื่อป้องกันอันตราย |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

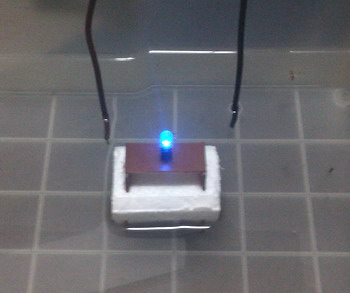

จากการทดสอบเมื่อแพลตอยู่ในแนวเดียวกับขั้วไฟฟ้าจะทำให้
LED ติดสว่าง
แต่เมื่อแผ่นแพลตหมุนไปในแนวตั้งฉาก จะทำให้ LED ดับ |
|
| |
|
|
| |
- LED ที่ใช้ทดสอบ หากเป็น LED สีฟ้า หรือ LED ไฟฉาย จะสว่างเห็นได้ชัด |
|
| |
- ระยะห่างจากขั้วไฟฟ้าในน้ำประมาณ 2 นิ้ว |
|
| |
|
|
| |
การทดสอบด้วย Piezo
Oscilator |
|
| |
|
|
| |

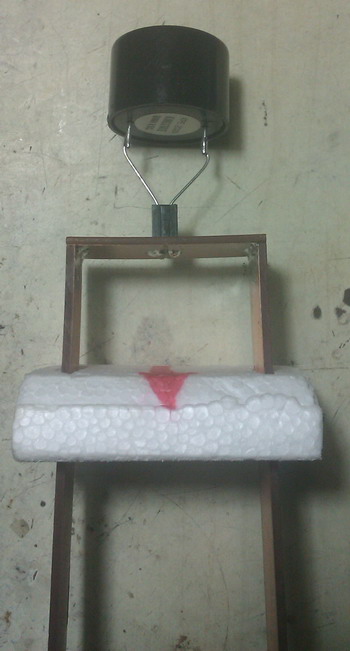

บัดกรีต่อขา
Piezo Oscilator เพื่อทดสอบ |
|
| |
Piezo Oscilator
เป็น Buzzer แบบ Piezo ที่มีวงจร Oscilator ในตัว สามารถทำงานได้ตั้งแต่ 1-18V
|
|
| |
|
|
| |
|
|
| |
- จากแนวคิดทั้งสอง
ทำ PCB แพลต มาติดไว้ที่ปลายทั้งสอง ของไม้หยิบของ เนื่องจาก สามารถใช้ไม้หยิบของเคลื่อนย้าย
ของที่น่าส่งสัยที่จมน้ำอยู่ แล้วยังสามารถ ใช้ตรวจสอบปลั๊กไฟไปในตัวด้วย
- ไม่ควรนำอุปกรณ์ ไปแย่ที่ปลั๊กไฟโดยตรง เพราะตัวอุปกรณ์ ยังไม่มีส่วนป้องกันระดับแรงดันเกิน
ซึ่งถ้าอุปกรณ์เสียหาย ก็ไม่ทำให้เกิด อันตรายมาถึงผู้ใช้ แต่อย่างใด |
|
| |
|
|
| |

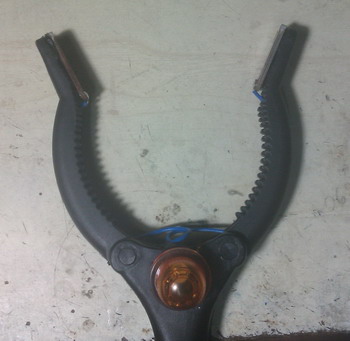

การติด
PCB แพลต และ LED
ครอบด้วย ตัวกระจายแสงที่นำมาจาก หลอดไฟหน้าปัด 12 V |
|
| |
|
|
| |
|
|
| |

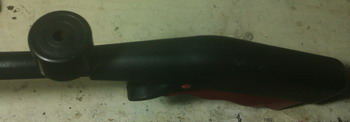

ส่วน
Piezo Oscilator ต่อสายไฟมาติดไว้ที่ใกล้ๆด้าม เพราะมันไม่กันน้ำ |
|
| |
|
|
| |
โครงงานนี้เป็นแนวทางเบื้องต้น
เพื่อให้ผู้ใช้หาอุปกรณ์มาสร้างได้โดยง่ายไม่ซับซ้อน และเป็นข้อมูลเพื่อไว้พัฒนาต่อ |
|
| |
|
|
| |
