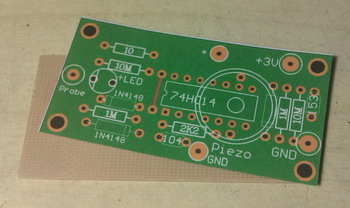

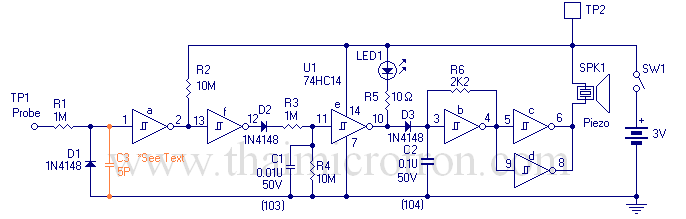

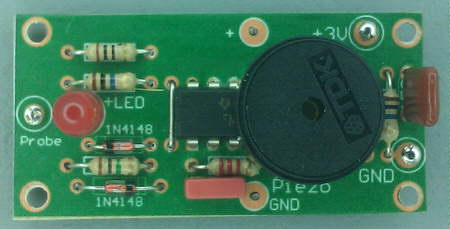

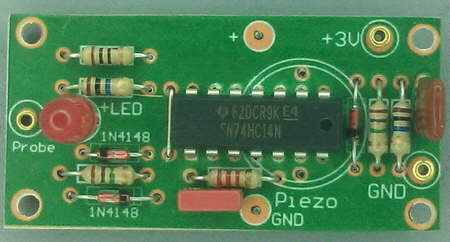

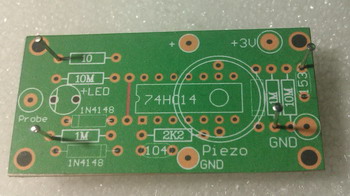

- 74HC14 เป็น IC แบบ schmitt trigger ทำหน้าที่แปลงแรงดันอนาล็อก เป็นระดับดิจิตอล เมื่อมีแรงดันเข้ามาทางโพร้บ TP1 ผ่าน R1 เข้าสู่อินพุตของ U1-a D1ทำหน้าที่กรองแรงดันช่วงลบ ของอินพุตให้ผ่านลงกราวน์ ให้เหลือแต่ระดับแรงดันไฟบวกเท่านั้น

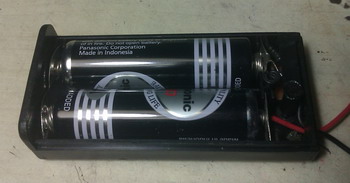

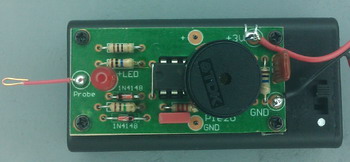

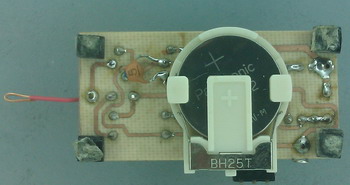

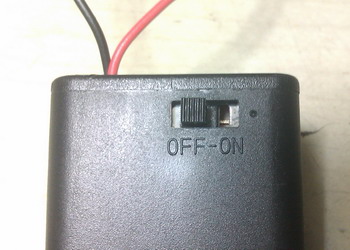

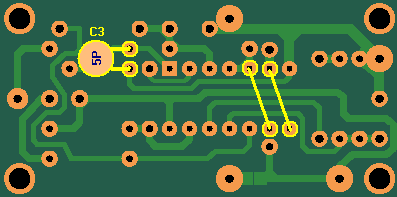

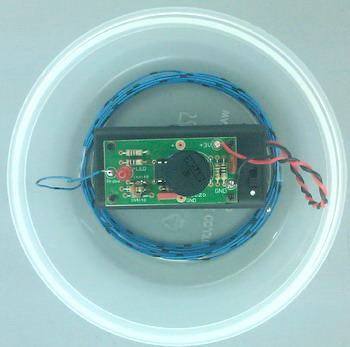

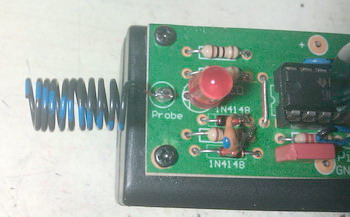

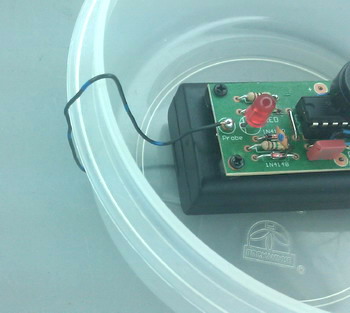

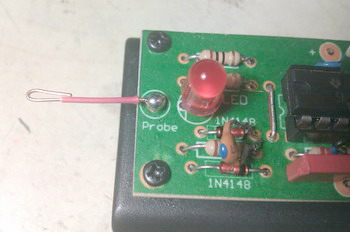

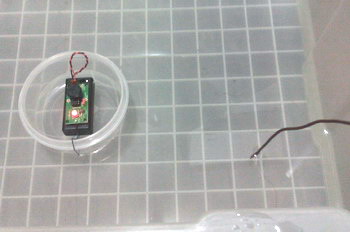

- C3 มีค่าน้อยๆ 5PF บางครั้งหากต่อ โพร้บยาวมากๆ อาจต้องใช้สายชิลด์ เป็นค่าประจุที่เกิดจากชิลด์ หรือการน้ำสายไฟที่ต่อจากกราวน์ มาพันไว้ที่โพร้บ (ดูในหัวข้อถัดไป) จะทำหน้าที่กรองแรงดันเล็กๆที่เข้ามา เพื่อไม่ให้วงจรไวเกินไป จนทำงานขึ้นมาเอง ค่าของ C3 นี้สามารถเปลี่ยนแปลงได้ อยู่ในช่วง 5-20PF
- R2 ทำหน้าที่ pull up อินพุตของ U1-f ขณะที่ไม่มีแรงดันอินพุตเข้ามา
- U1-e มีหน้าที่ควบคุม LED และ เปิด-ปิดการทำงานของ ออสซิลเลเตอร์ (U1-b), R4 ทำหน้าที่ pull down อินพุตของ U1-e ขณะที่ไม่มีแรงดันอินพุตเข้ามา, C1 ทำหน้าที่กรองระดับสัญญาณที่เข้ามาให้เรียบ ขึ้นเพื่อที่ ให้ U1-e ควบคุมออสซิลเลเตอร์ โดยที่เสียงไม่สั่นเครื่อ
- U1-b ,R6 ,C2 ทำหน้าที่เป็นออสซิลเลเตอร์ เอาต์พุตของวงจรที่ออกทางขา 4 ผ่าน U1-c,U1-d ทำหน้าที่เป็นบัพเฟอร์ขยายกระแสเพื่อขับ SPK1 ซึ่งเป็นลำโพง แบบเปียโซ

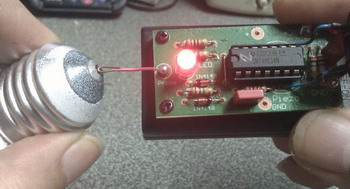

- เมื่อมีแรงดันซีกบวกเข้ามาที่อินพุต TP1 เอาต์พุตของ U1-a จะเป็น "0" ,มีผลให้ เอาต์พุตของ U1-f เป็น "1" ผ่าน D2, R3 เข้าสู่อินพุตของ U1-e ดังนั้นเอาต์พุตที่ขา 10 ของ U1-e จึง เป็น "0" ทำให้ LED1 ติดสว่าง และ ออสซิลเลเตอร์ (U1-b) ทำงาน
