Layout ของ Board Program |
||
|
||
การว่าง Layout ตามลักษณะการใช้งาน |
||

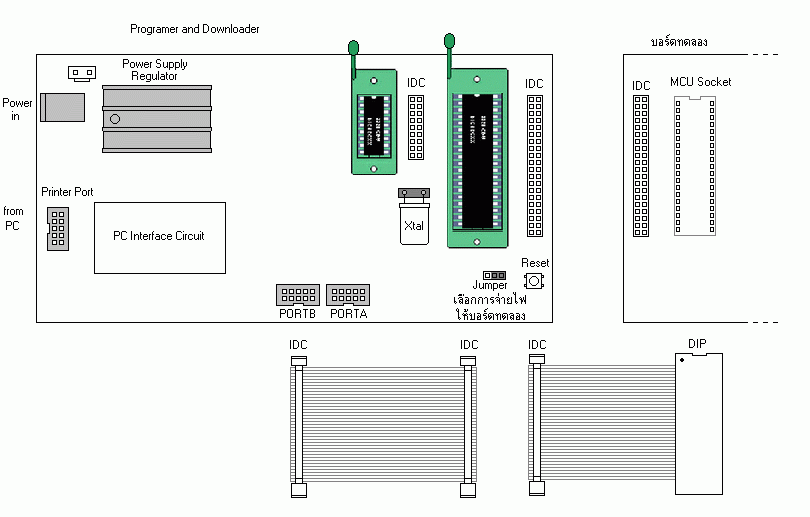

| - ส่วนของ Power Supply และ สาย Link กับ PC อยู่ทางซ้าย การเชื่อมต่อกับบอร์ดทดลอง จะอยู่ทางขวา ปุ่ม Reset อยู่ใกล้ๆ มือ | ||
| - Xtal จะใช้ socket เป็นแบบตัวนอนจะได้ไม่เกะกะ | ||
| - จากการทดลองต้นแบบ จะสะดวกมากเลยทีเดียวถ้าสามารถจ่ายไฟใช้กับบอร์ดทดลองได้ด้วย โดยผ่านสายที่ใช้จำลองการทำงานของ MCU | ||
| - มี jumper เพื่อเลือกว่าบอร์ดทดลอง จะใช้ไฟด้วยหรือไม่ จะได้ไม่ต้องมาต่อ Power Supply หลายชุด ดั้งนั้น Regulator ควรเป็นแบบ switching จะได้ไม่ร้อนจัด เหมือนการใช้ 7805 | ||
| - การเชื่อมโยง MCU ไปยังบอร์ดทดลองจะใช้สายแพร เพราะให้ความอ่อนตัวดี มีให้เลือกได้ 2 แบบ คือ แบบ IDC-IDC และ IDC-DIP ไว้สำหรับทดลองบนบอร์ดที่มี socket MCU โดยขนาด สายแพรจะต้องทำไว้ 3 แบบ คือ 8 ,18,40 | ||
