นี่ก็เป็น JDM
โปรแกรมเมอร์ อย่างง่ายอีกแบบหนึ่งซึ่งประกอบไปด้วยอุปกรณ์ไม่กี่ตัว |
|
| |
|
|
| |
|
|
| |
|
|
| |

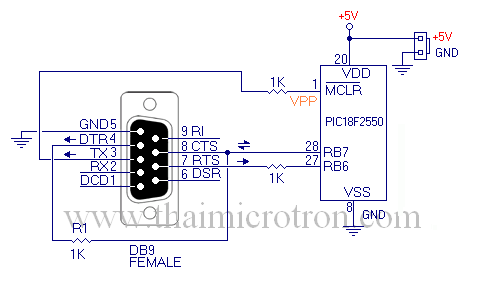

วงจรที่ใช้โปรแกรม
PIC18F2550 (28 pin) |
|
| |
|
|
| |
- เป็นจงจรที่ใช้โปรแกรม
MCU ตระกูล PIC โดยผ่าน serial port โดยต่อวงจรในแบบ JDM
Programmer |
|
| |
- จะต้องต่อภาคจ่ายไฟ
5V ภายนอกให้กับวงจร ส่วนระดับแรงดันไฟสูงจะนำมาจากขา TX |
|
| |
- ใช้ได้กับ Comport
แท้ๆ เท่านั้น ส่วน Comport เสมือนที่แปลงมาจาก USB ไม่สามารถใช้งานได้เนื่องจากแรงดันไม่พอ |
|
| |
|
|
| |
|
|
| |

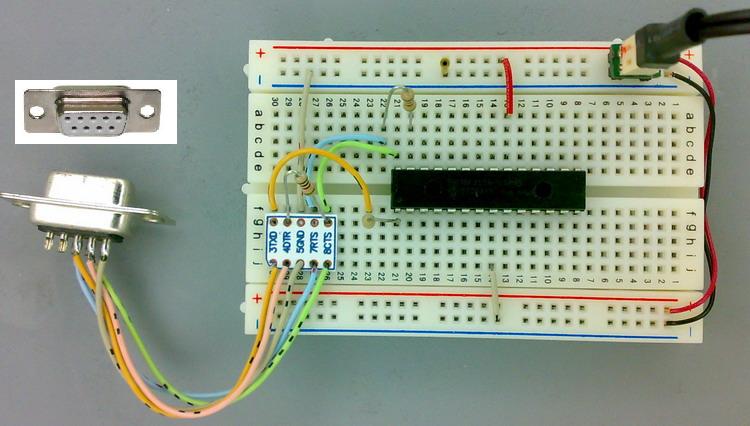

การต่อวงจรบนบอร์ดทดลอง |
|
| |
|
|
| |
Software
ที่ใช้ Program WinPIC800 |
|
| |
|
|
| |
JDM
Programer โปรแกรมเมอร์อีกแบบหนึ่ง |
|
| |
|
|
| |
ศมิทธิ์
เอมสมบัติ |
|
| |
|
|
