| สำหรับผู้ที่ต้องการสร้าง PROPICUSBV1.0 แต่ไม่รู้จะโปรแกรม firmware อย่างไร สามารถใช้วงจรข้างนี้ โปรแกรม PIC18F2550 | |||||||
 |
|||||||
วงจรที่ใช้โปรแกรม
PIC18F2550 (28 pin) |
|||||||
| - เป็นจงจรที่ใช้โปรแกรม MCU ตระกูล PIC โดยผ่าน serial port โดยต่อวงจรในแบบ JDM Programmer | |||||||
| - ไม่ต้องมีภาคจ่ายไฟ โดยจะนำไฟจาก serial port มาแปลงเป็น +5V และ +13V ที่ใช้ในการโปรแกรม MCU แบบ high voltage | |||||||
| - สามารถนำไปใช้กับ MCU PIC ได้หลายเบอร์โดยเทียบขาใช้ตรงกัน ตามวงจรข้างบนเป็นการต่อใช้งานโปรแกรม PIC18F2550 ขนาด 28 pin | |||||||
| - ใช้ได้กับ Comport แท้ๆ เท่านั้น ส่วน Comport เสมือนที่แปลงมาจาก USB ไม่สามารถใช้งานได้เนื่องจากแรงดันไม่พอ | |||||||
| หลักการทำงาน | |||||||
| จากวงจรจะอาศัยระดับแรงดัน GND กับ -15V มาเป็นภาคจ่ายไฟใช้วงจร | |||||||
| และอาศัยแรงดัน +15 ,-15 เป็นแรงดันไฟสูง เพื่อใช้ในการโปรแกรม ในโหมด high voltage | |||||||
| เนื่องจากมีอุปกรณ์ไม่มาก เราสามารถนำมาประกอบบน โปรโตบอร์ด เพื่อใช้ชั่วคราว | |||||||
| (สำหรับผู้ที่ต้องการสร้าง PROPICUSBV1.0 ก็จะใช้โปรแกรมเพียงครั้งเดียว ) | |||||||
| :ซึ่งจะต้องใช้กับสายต่อ RS232 DB9 ที่เป็นตังผู้ทั้ง2ด้านด้วย | |||||||
 |
|||||||

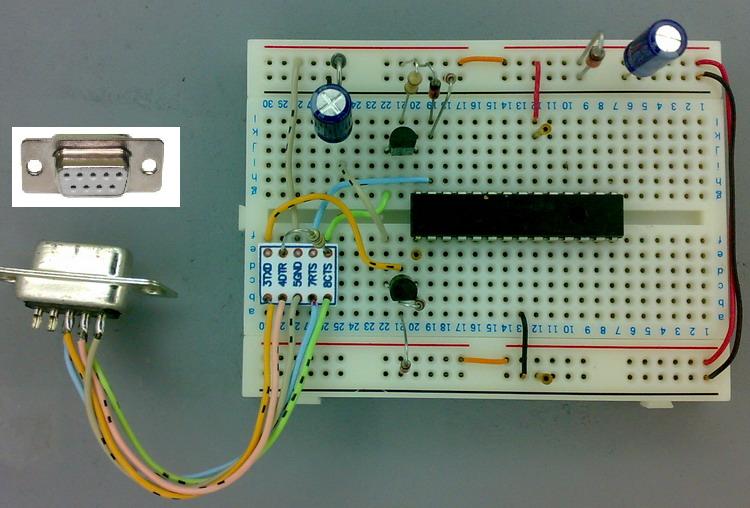

การต่อวงจรบนบอร์ดทดลอง |
|||||||
| Software ที่ใช้ Program | |||||||
 |
|||||||
 |
|||||||
| สามารถ download ได้ฟรีที่ web site http://www.winpic800.com | |||||||

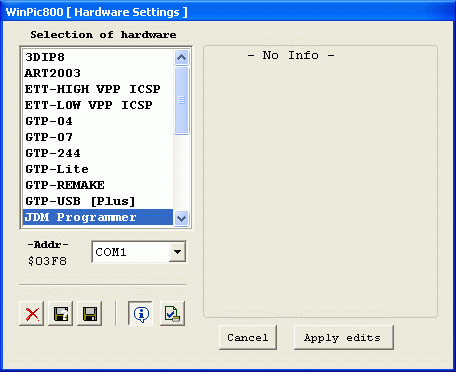

| จากเมนู settings/Hardware | |||||||
 |
|||||||
| ใน List selection of Hardware | |||||||
| เลือก JDM programer | |||||||
| เลือก Comport ที่ต่อ | |||||||
 |
|||||||

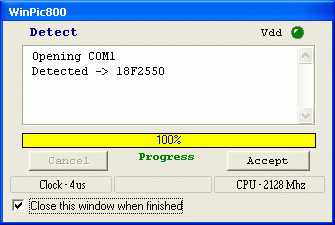

กดปุ่ม detect device |
|||||||
 |
|||||||
โปรแกรมรายงานเบอร์ที่ตรวจพบ |
|||||||
| หลังจากโหลด โปรแกรม PIKIT2 มาแล้ว | |||||||
| ให้ UNZIP แล้ว
Install โปรแกรม PICKIT2 HEX ไฟล์ที่เป็น firmware จะอยู่ที่โฟลเดอร์ C:\Program Files\Microchip\PICkit 2 v2\ ชื่อว่า PK2V023001.hex |
|||||||

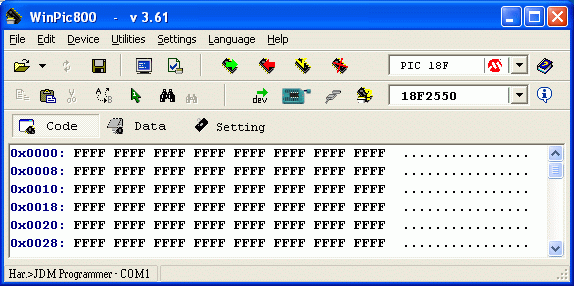

| ที่เมนู File/open เลือก HEX ไฟล์นี้ | |||||||
แล้วกดปุ่มโปรแกรม |
|||||||
 |
|||||||

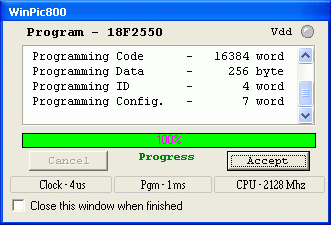

เมื่อโปรแกรมและตรวจสอบสำเร็จ |
|||||||
| Basic JDM Programer โปรแกรมเมอร์รูปแบบอย่างง่าย อีกแบบหนึ่ง | |||||||
 |
|||||||
