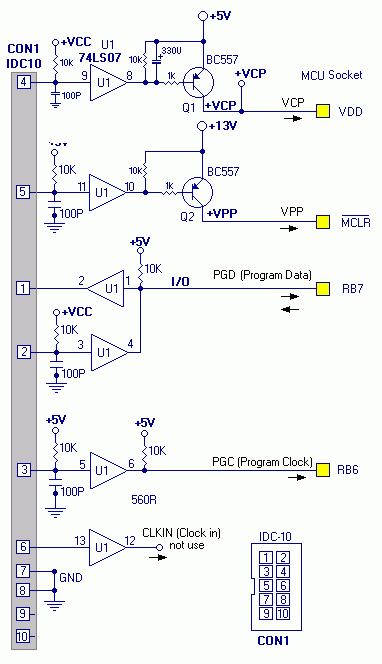

วงจรโปรแกรม MCU-PIC |
||
CON1 (IDC-10M) เป็นส่วนที่ใช้ต่อไปยัง PC โดยต่อเข้ากับ Printer Port โดยตรง โดยใช้สาย DB25-IDC10F |
||
 |
||

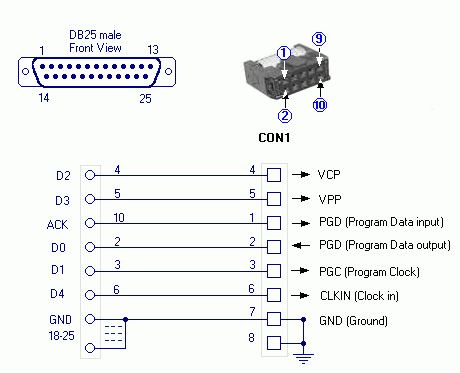

การต่อสายที่ใช้เชื่อมต่อ PC กับบอร์ด Program |
||
 |
||

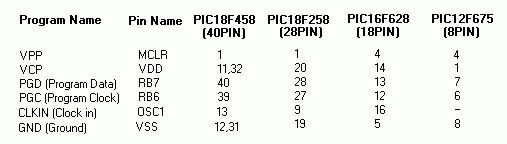

ตารางที่ 1 การต่อขาสัญญาณเข้ากับขาของ MCU ในแต่ละเบอร์ |
||
| - ขาสัญญาณต่างๆ จะต่อเข้ากับขาของ MCU แต่ละเบอร์ตามตารางที่ 1 | ||
| - ได้วงจรพื้นฐานแล้วต่อไปเป็นการออกแบบให้เป็น In Circuit Programing | ||
