ตัวอย่างการใช้งานเครื่องโปรแกรม
PICKit2
กับ PIC 28 PIN
|
| |
|
|
| |
|
|
| |
รูปที่
1 การจัดขาของ PIC-28 PIN |
|
| |
|
|
| |
|
|
| |

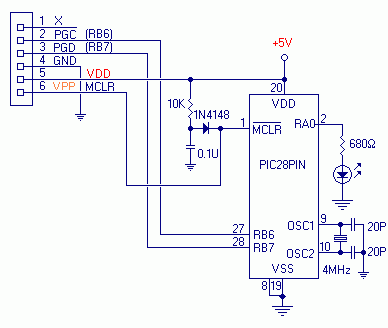

รูปที่
2 วงจรที่ใช้ทดลองเบื้องต้น LED ไฟกระพริบที่ขา RA0 สำหรับ PIC 28 PIN |
|
| |
|
|
| |
ขา RB6
(PGC) และขา RB7(PGD) ให้ต่อตรงไว้เลยเพื่อความสะดวก
|
|
| |
|
|
| |
ส่วนขา PGM
เป็นขา Low voltage Programing สำหรับ PIC 28 PIN |
|
| |
- PIC16 จะเป็นขา
RB3 (PIN-24) |
|
| |
- PIC18 จะเป็นขา
RB5 (PIN-26) |
|
| |
สามารถปลอยลอยไว้ได้ขณะทำการทดลอง
หรืออาจ pull down ไว้กับ R10K ความแน่ใจ |
|
| |
|
|
| |
ขาทั้ง 3 ข้างต้น เมื่อใช้งานจริง ก็สามารถใช้งานได้โดยไม่ต้องต่อกับ สวิทช์
แต่จะต้องไม่ต่อทิ้งไว้กับ โลจิก 1 ด้วย R ที่มีความต้านทานต่ำๆ หรือ ตัวเก็ประจุที่มีค่าสูงๆ
|
|
| |
|
|
| |
ส่วนสวิทช์ Reset
ไม่ต้องต่อก็ได้ ให้ใช้ Check Box /MCLR ในโปรแกรม PICKit2 แทน |
|
| |
| |
 |
จะ Reset
เฉพาะขณะที่โปรแกรมเท่านั้น |
| |
 |
Reset Target
Board แทนการกดปุ่ม Reset (อย่าลืมเอาออกเพราะจะทำให้
MCU ไม่ทำงาน) |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |

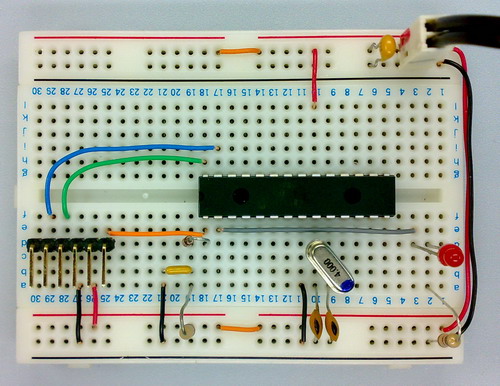

รูปที่
3 วิธีการต่อสายบนบอร์ดทดลอง |
|
| |
|
|
| |
|
|
| |
รูปที่
4 ตำแหน่งของสายสัญญาณ ICD2 ลงบนบอร์ดทดลอง |
|
| |
|
|
| |
โปรแกรมที่ใช้ทดสอบ การใช้งานพอร์ตพื้นฐาน |
|
| |
|
|
| |
- ให้เปลี่ยน #include เป็นเบอร์ที่ใช้งาน
เช่น |
|
| |
#include <18F252.h> |
|
| |
|
|
| |
- ส่วน #fuse กรณี PIC18 ให้เปลี่ยนเป็น |
|
| |
#fuses XT,PUT,BROWNOUT,NOWDT,NOPROTECT,NOLVP
|
|
| |
เพราะ PIC18 ไม่มี MCLR |
|
| |
|
|
| |
- ให้ Compile เป็น HEX ไฟล์ |
|
| |
|
|
| |
- เสียบ Connector ICD2 บนบอร์ทดลองตามรูปที่ 4 |
|
| |
- จ่ายไฟให้บอร์ดทดลอง จะสังเกตเห็นว่า LED (สีแดง) VCC บนบอรด์ PICKit2
ติด |
|
| |
- เปิดโปรแกรม PICKit2 โปรแกรมจะตรวจสอบ PIC ที่ต่ออยู่โดยอัตโนมัติ (Autodetect
) |
|
| |
|
|
| |
|
|
| |
|
|
| |

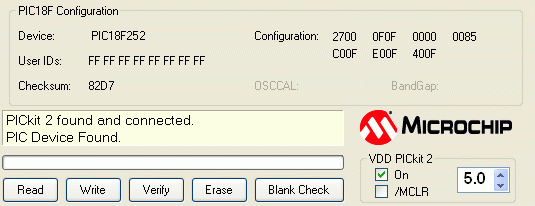

รูปที่
5 PICKit2 ตรวจสอบPIC ที่ต่ออยู่โดยอัตโนมัติ และจะแสดงค่า |
|
| |
|
|
| |
- Import HEX ไฟล์ แล้วกดปุ่ม Write |
|
| |
|
|
| |
ส่วนการใช้งานในรูปแบบอื่นให้ดูเพิ่มเติมได้ที่
การใช้งานเบื้องต้น โปรแกรม PICkit 2 |
|
| |
|
|
| |
|
|
| |
 |
ศมิทธิ์
เอมสมบัติ |
| |
|
|
|
|
| |
|
|
