การใช้งานเบื้องต้น โปรแกรม PICkit 2

- โปรแกรม PICkit 2 เป็น dotnet framework 2.0 ดังนั้นจึงต้อง download ไฟล์ PICkit 2 Setup v2.xxx dotNET.zip แล้ว ทำการติดตั้งก่อน (หากเคยลงแล้วไม่จำเป็น ต้องติดตั้งอีก)

- หลักจาก download ไฟล์ PICkit 2 Setup v2.xxx.zip แล้วให้ decompress ไฟล์แล้วทำการติดตั้ง

- ให้เสียบสาย USB เข้ากับบอร์ดโปรแกรม

- ให้ดับเบิ้ลคลิกที่ ไอคอน

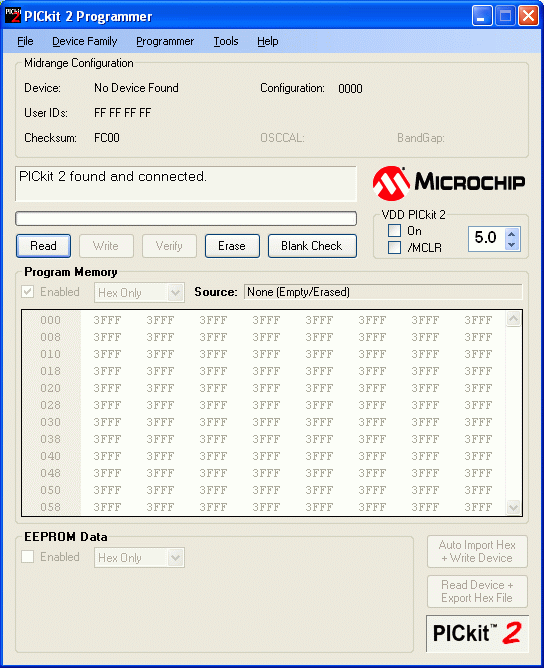

โปรแกรม PICKIT2

- ปกติแล้วโปรแกรม PICKit2 จะทำการตรวจสอบอุปกรณ์ที่ต่อไว้โดยอัตโนมัติ หาอุปกรณ์นั้นต่อกับภาคจ่ายไฟไว้เรียบร้อยแล้ว

การตรวจสอบจากโปรแกรม

- จากเมนู Tools ให้เลือก Check Communication

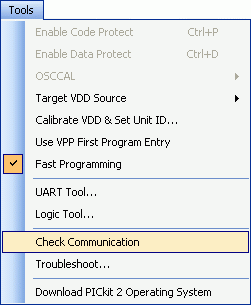

เมนู Tools Check Communication

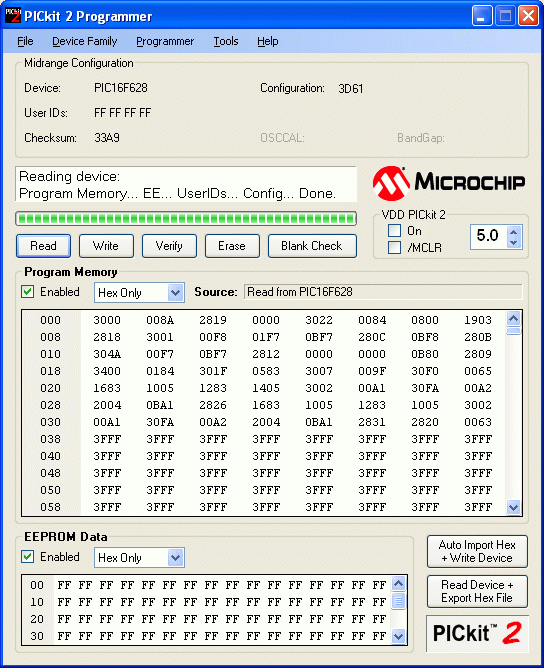

โปรแกรม PICKit2 จะทำการตรวจสอบอุปกรณ์ที่ต่อไว้โดยอัตโนมัติ

หรือต้องการระบุ device

- ตัวอย่างเช่นถ้าเราต้องการโปรแกรม PIC16F628

- จากเมนู Device Family ให้เลือก Device Midrange

เมนู Device Midrange

รายระเอียดดูได้จาก DeviceFamily

-เมื่อเลือก Device แล้วโปรแกรมจะตรวจสอบและจะแสดง Device ที่ตรวจพบโดยอัตโนมัติ

- นำ HEX ไฟล์ (ไฟล์ที่ผ่านการคอมไพล์แล้ว) จากเมนู File เลือก Import Hex

เมนู File

แล้วเลือก Hex ไฟล์ที่ต้องการโปรแกรม

แล้วกดปุ่ม		โปรแกรมจะทำการลบ (Erase) และเขียนให้โดยอัตโนมัติ

	เมื่อโปรแรมเขียนเสร็จ

	ในขั้นตอนนี้หากไฟล์ได้มีการเปลี่ยนแปลง PICKit2 จะตรวจสอบ วันและเวลาที่คอมไพล์ หากพบการ update จะโหลดไฟนั้นใหม่อีกครั้ง
	ทำให้ไม่ต้องคอยโหลดไฟล์ทุกครั้งที่ทำการโปรแกรม

การทำงานของปุ่มต่างๆ

		อ่านข้อมูลจาก Device

		ลบข้อมูลทั้งหมด

		ตรวจสอบว่า Device ว่างอยู่หรือไม่

		ทำการอ่าน Hex ไฟล์ แล้วเขียนให้โดยอัตโนมัติ หากพบว่าไฟล์นั้นมีการคอมไพล์ใหม่ ก็จะทำการเขียนให้โดยอัตโนมัติ ทำให้ไม่ต้องกดปุ่ม Write บ่อยๆ

		อ่านข้อมูลจาก Device แล้วบันทึกเป็น Hex ไฟล์โดยอัตโนมัติ


ใน Grop Box VDD PICkit2
		จ่ายแรงดันเฉพาะขณะที่โปรแกรมเท่านั้น
		ให้แรงดันไฟ Target On เพื่อจ่ายไฟให้ Target Board

		จะ Reset เฉพาะขณะที่โปรแกรมเท่านั้น
		Reset Target Board แทนการกดปุ่ม Reset (อย่าลืมเอาออกเพราะจะทำให้ MCU ไม่ทำงาน)
		.
		กำหนดระดับแรงดันไฟ Target Board
		(ระดับแรงดันที่ตรวจสอบได้)
