| โปรกรม Logic Analyzer จะมีอยู่ใน ตั้งแต่ PICkit 2 Version 2.52 ขึ้นไป | ||||||||
| สำหรับ firmware PICKit2 version เก่าสามารถ update ได้ที่นี่ | ||||||||
| ตัวอย่างวงจรเพื่อใช้ทดสอบ | ||||||||
 |
||||||||

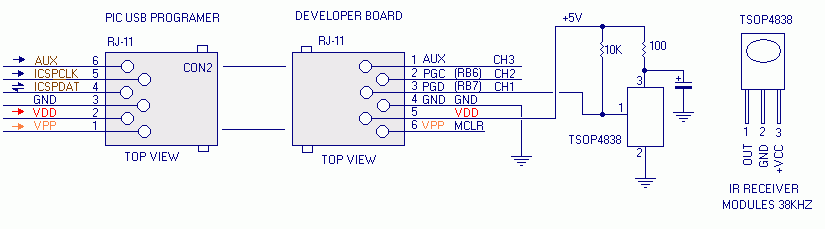

วงจรรับ
Infared 38KHz จาก Remote โทรทัศน์ |
||||||||
 |
||||||||

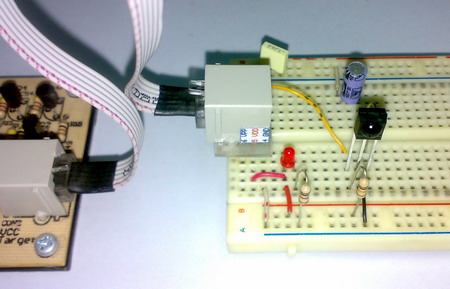

ต่อวงจรบนบอร์ดทดลอง |
||||||||
| ภาคจ่ายไฟจะใช้จาก USB port ดังนั้นใน Grop Box VDD PICkit2 จะต้องคลิกใช้เป็น On | ||||||||
|
||||||||

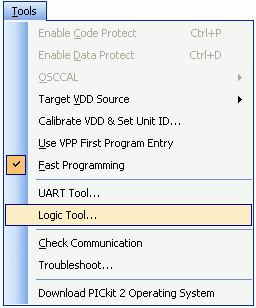

| ใน Menu Tools เลือก Logic Tool... | ||||||||
 |
||||||||
| กดปุ่ม Analyzer | ||||||||
 |
||||||||
window Logic analyzer |
||||||||
| เลือกอัตราขยายและ Sample Rate ให้เหมาะสม | ||||||||
| Zoom = 2x | ||||||||
| Sample Rate = 10kHz | ||||||||
| Trigger Position = Start of Data | ||||||||
| ที่ Ch 1 เลือกเป็น \ คือเริ่มทำงานที่ขอบขาลง | ||||||||
| occurs =1 (จำนวนครั้งของ triger ที่ตรวจจับได้ แล้วจึงเริ่ม capture) | ||||||||
| กดปุ่ม RUN | ||||||||
 |
||||||||
window ที่ปรากฏ ขณะรอ trigger เป็นไปตามเงื่อนไข |
||||||||
| ขณะรอสัญญาณอย่าปลดสาย USB ออกเพราะจะทำให้ hang ได้ | ||||||||
| หากต้องการให้ออกจาก capture mode ให้กดปุ่มบนบอร์ด Pickit2 | ||||||||
| เมื่อมีสัญญาณมาจะได้รูปสัญญาณดังรูป | ||||||||
| เมื่อต้องการวัดคาบเวลาให้คลิกที่ check box Cursor | ||||||||
| ใช้เมาส์ปุ่มซ้ายสำหรับ cursor X และ เมาส์ปุ่มขวาสำหรับ cursor Y จะปรากฎคาบเวลาและความถี่ | ||||||||
| เราสามารถบันทึกรูปสัญญาณได้โดยกดปุ่ม Save | ||||||||
 |
||||||||
รูปสัญญาณที่บันทึกได้
จาก Remote TV SONY เมื่อกดปุ่ม POWER |
||||||||
| เท่านี้ก็สามรถใช้งาน Logic Analyzer จาก PICKit2 programer ได้แล้ว | ||||||||
 |
||||||||
ศมิทธิ์ เอมสมบัติ |
||||||||
|
