การออกแบบและการใช้งาน
7SEG แรงดันต่ำ (5V) |
|
| |
|
|
| |
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |

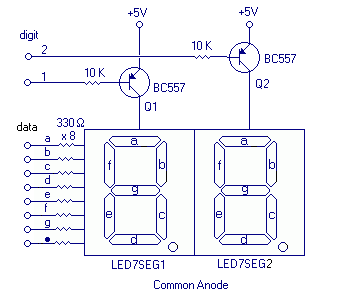

แบบ
Common Anode |

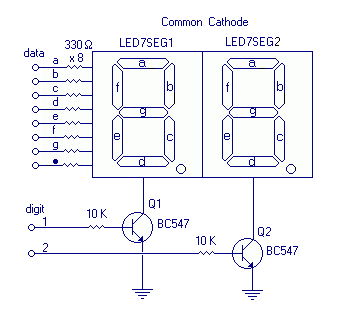

แบบ
Common Cathode |
|
|
| |
|
|
| |
การหาความต้านทาน
RL ที่อนุกรมกับ LED |
|
| |
 |
|
| |
|
|
| |
| -
LED (ปกติ) จะทำงานที่แรงดัน 1.8V โดยจะใช้กระแสประมาณ 10ma (ส่วนพวก
super bright จะขึ้นอยู่กับข้อมูลผู้ผลิต) ดั้งนั้นที่ระดับแรงดัน 5
V แรงดันที่ตกคร่อม RL = 5-1.8 =3.2V |
|
| |
RL=V/I
= 3.2V/10e-3 = 320 โอมห์ เนื่องจากเวลาใช้งานเราใช้วิธีแสกน ค่าที่ใช้จะมีค่าต่ำกว่าการคำนวนเล็กน้อยคือมีค่า
200 โอมห์(จากการทดลอง) |
|
| |
ซึ่งขาที่ต่อกับความต้านทานทั้ง 8 ตัว สามารถต่อได้โดยตรงกับไมโครฯ
ได้เลย |
|
| |
|
|
| |
|
|
|
|
| |
|
|
| |
ส่วนขา Common ในแต่ละหลักจะมีกระแสไหล 8x10ma
= 80ma ซึ่งจะต้องใช้ ทรานซิสเตอร์ทำหน้าที่สวิทช์ อีกทีหนึ่ง |
|
| |
 |
|
| |
- โดยปกติแล้วเรามักจะใช้ทรานซิสเตอร์ BC547 สำหรับ NPN และBC557 สำหรับ
PNP ทั้งคู่ทนแรงดันได้ 45V/150ma |
|
| |
- โหลดที่ต่อกับทรานซิสเตอร์ให้ต่อที่ขา C (หากต่อที่ขา E เมื่อทรานซิสเตอร์ทำงาน
แรงดันที่ตกคร่อมโหลด จะป้อนกับแบบ negative ไปยังขา E ทำให้กระแสลดลง มีผลให้
LED สว่างไม่เต็มที่) |
|
| |
|
|
| |
การคำนวนหา RB |
|
| |
อัตราขยายกระแส = Ic/Ib |
|
| |
โดยทั่วไปทรานซิสเตอร์ขนาดนี้จะมีอัตราขยายกระแส = 150 เท่า |
|
| |
Ib = 80ma/150 = 0.53ma |
|
| |
RB = 5V/0.53e-3 = 9.433e3 ~ 9.4K |
|
| |
ในทางปฏิบัติ เราจึงใช้ RB=10K |
|
| |
|
|
| |
เราจะใช้แบบไหนดีระหว่าง
Common Anode กับ Common Cathode |
|
| |
-หากใช้ 7SEG 2-3หลักผลก็ไม่ต่างกัน |
|
| |
|
|
| |
|
|
| |

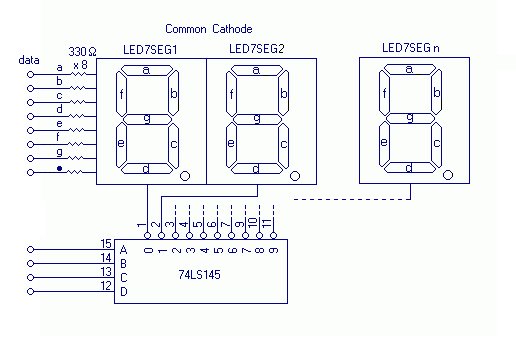

การใช้งาน
7Segment กับ 74lS145 (4 to 10 decoder) |
|
| |
|
|
| |
- หากใช้ IC decoder
เข้ามาช่วยก็จะทำสะดวกขึ้นทำให้ไม่ต้องต่อทรานซิสเตอร์หลายๆตัว ซึ่งเอาต์พุตของ
IC decoder เหล่านั้นมักจะเป็นทรานซิสเตอร์แบบ OC (ทำให้ต่อกับโหลด ที่มีแรงดันสูงกว่า
5V ได้ และสามารถขับโหลดได้สูงถึง 150ma ต่อช่อง) |
|
| |
- หากเป็นกรณีนี้ก็ต้องใช้กับ Common
Cathode เท่านั้น |
|
| |
|
|
| |

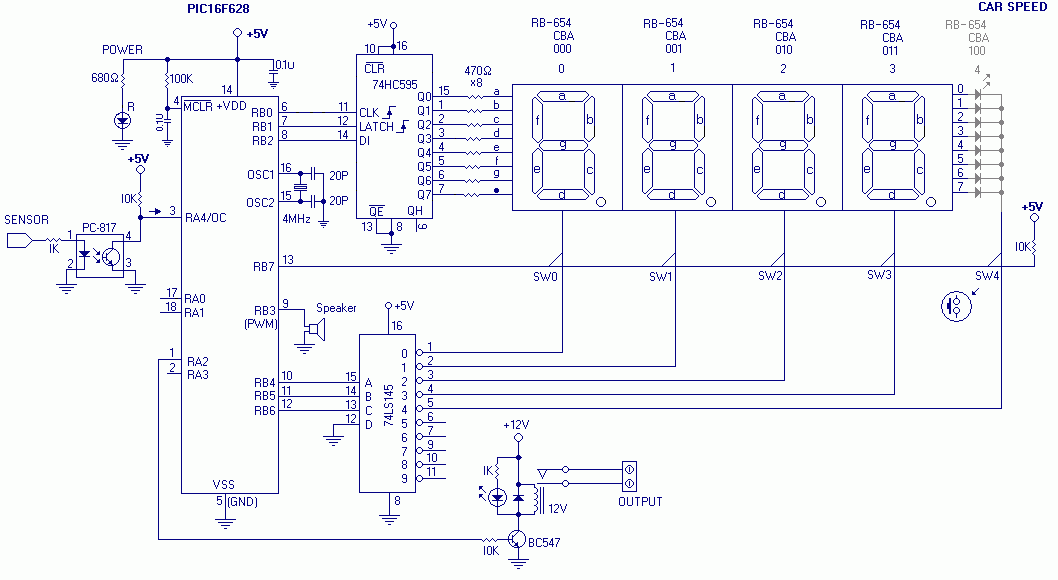

การใช้งานร่วมกับชิพรีจิสเตอร์
74HC595 และ IC decoder 74LS145 |
|
| |
 |
|
| |
|
|
| |
|
|
| |
การออกแบบและการใช้งาน
7SEG แรงดันสูง |
|
| |
 ศมิทธิ์
เอมสมบัต |
|
| |
|
|
|
