CCP (Capture/Compare/PWM) Module


  โมดูล CCP(Capture/Compare/PWM)
  PIC16F6xx มีโมดูล CCP อยู่1 ตัวคือ CCP1 มีรีจิสตอร์ขนาด 16 บิทคือ CCPR1 ประกอบด้วย CCPR1H และ CCPR1L
  CPP1 มีหน้าที่ในการเก็บข้อมูลอยู่ 3 ลักษณะคือ
  • เก็บข้อมูลในการตรวจจับสัญญาณ (Capture)
• เก็บข้อมูลเปรียบเทียบสัญญาณ (Compare)
• เก็บค่า duty cycle ในการมอดูเลชั่นทางความกว้างของพัลส์ (PWM Pulse Width Modulator)


  -แต่ละหน้าที่ไม่สามารถทำงานพร้อมกันได้ ต้องเลือกการใช้งานในลักษณะใดลักษณะหนึ่งเท่านั้น
  โดยการทำงานจะต้องทำงานร่วมกับ timer ภายใน ดั้งนี้

  • Capture/Compare ใช้งานร่วมกับ timer1
  • PWM ใช้งานร่วมกับ timer2


  1). การทำงานในโหมดตรวจจับสัญญาณ (Capture) ผ่านทางขา RB3/CCP1

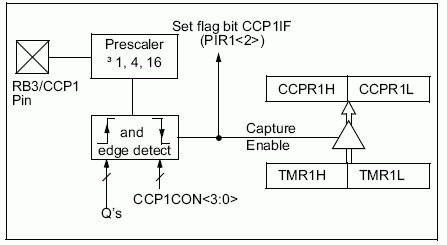

CAPTURE MODE OPERATION BLOCK DIAGRAM



  • สัญญาณที่ต้องการตรวจจับจะเข้ามาทาง RB3/CCP1 ผ่าน Prescaler ซึ่งสามาถกำหนดให้ การตรวจสอบเริ่มต้น เมื่อพบสัญญาณลูกที่เท่าไร (1,4,16) และ edge detect จะตรวจสอบ ขอบขาขึ้น หรือขอบขาลงของสัญญาณ เมื่อพบสัญญาณตามเงื่อนไขที่กำหนด โมดูลก็จะส่งสัญญาณ Capture Enable เพื่อให้ Timer1 ส่งข้อมูลไปยัง CCPR1

  NOTE : Timer1 จะต้องทำงานใน Timer mode หรือ synchronized Counter mode ในการตรวจจับสัญญาณเท่านั้น ไม่สามารถทำงาน เมื่อเป็น Asynchronous Counter mode

  การทำงานในโหมดเปรียบเทียบ(Compare)
  การทำงานในโหมด การมอดูเลชั่นทางความกว้างของพัลส์ (PWM Pulse Width Modulator)

  การหาค่าเวลาน้อยที่สุด (ความถี่สูงที่สุด) ที่โมดูล CCP1 สามารถตรวจจับได้ เมื่อรวมค่าเวลาหน่วงภายในแล้ว


  Tcpp = (3Tcy + 40*10^-9)/N

  Tccp เป็นคาบเวลาของ CPP1 ,Tcy เป็นคาบเวลาของระบบเท่ากับ 4/fosc, N คือค่าของ prescaler มีค่าเท่ากับ 1,4,16

  Tcpp = (3*(4/fosc) +40 *10^-9)/N

  เช่นเมื่อใช้ XTAL = 4 MHz ,N=16
  Tcpp = 190*10^-9 =190 ns
  ความถี่สูงที่สุด f=1/T = 5.26 MHz

  ฟังชัน setup_ccp1(); เพื่อใช้กำหนดเงื่อนไขในการตรวจจับสัญญาณ
  ตัวอย่างการใช้งาน Capture ร่วมกับ Timer1เป็นเครื่องนับความถี่


  2). การทำงานในโหมดเปรียบเทียบข้อมูล (Compare)

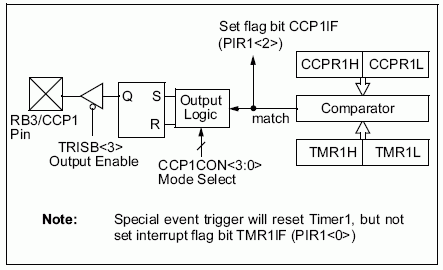

COMPARE MODE OPERATION BLOCK DIAGRAM

  -.ในโหมดนี้โมดูล CCP1จะทำการเปรียยเทียบข้อมูล CCPR1กับ Timer1 หากเท่ากัน ก็จะเกิด Interrupt หรือให้เกิดเอาต์พุตที่ขา RB3/CCP1 โดยสามารถทำให้

  เอาต์พุตเป็น 1 เมื่อมีค่าเท่ากัน
  เอาต์พุตเป็น 0 เมื่อมีค่าเท่ากัน
  ทำให้เกิด Interrupt เมื่อมีค่าเท่ากัน
  ทำให้ Timer reset เมื่อมีค่าเท่ากัน



  ฟังชัน setup_ccp1(); เพื่อใช้กำหนดเงื่อนไขในการเปรียบเทียบ
  ตัวอย่างการทำงานในโหมดเปรียบเทียบข้อมูล (Compare)

  3). การทำงานร่วมกับ Timer2 ในโหมดมอดูเลชั่นทางความกว้างของพัลส์ (PWM Pulse Width Modulator)


  • โมดูล CCP(Capture/Compare/PWM) สามารถใช้กำเนิดสํญญาณ และมอดูเลชั่นทางความกว้างของพัลส์ความละเอียดขนาด 10 บิท PWM (Pulse Width Modulator) ซึ่งจะทำงานร่วมกันกับ TIMER2
  • CCP1 เป็นโมดูลที่ เมื่อกำหนดค่าเริ่มต้นในการทำงานให้แล้ว โมดูลนี้จะทำงานต่อไปได้เองโดยอิสระ ทำให้ MCU ไม่ต้องเสียเวลา วนลูปในการ จัดการ กับเอาต์พุต ในขณะที่โมดูล นี้ทำงาน   MCU สามารถที่จะควบคุมการเปิด-ปิดสัญญาณ ผ่านทาง รีจิสเตอร์ควบคุมได้
    - เมื่อให้ PWM กำเนิดสัญญาณที่มี duty cycle เท่ากับ 50 % ทำให้สามารถใช้งานในการกำเนิดสัญญาณ อย่างเช่นการสร้างความถี่ 40KHz เพื่อเป็นความถี่พาหะ (CARRIER FREQUENCY ) ของ Infrared Remote control (IR)

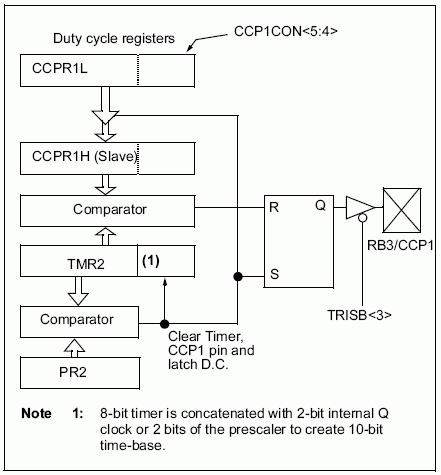

SIMPLIFIED PWM BLOCK DIAGRAM

  ตัวอย่างการใช้งาน PWM ผลิตความถี่ 1 KHz duty cycle 50%
