การทดสอบบอร์ด
PICkit2
|
| |
|
|
| |
-
การทดสอบบอร์ด PICkit2 ที่เราสร้างขึ้นมา แสดงให้เห็นถึงจุดทดสอบที่ต่ำแหน่งต่างๆ |
|
| |
|
|
| |
|
|
| |

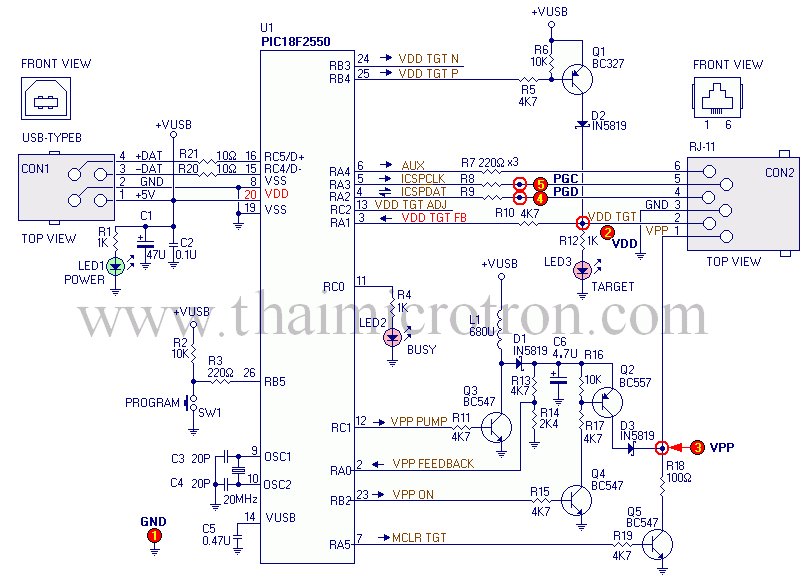

จุดทดสอบในวงจร
PROPICUSBV1.0 (PICKit2 Lite) |
|
| |
จุดวัดและทดสอบ |
|
| |
1). Ground (GND) |
|
| |
2). VDD TGT (VDD) |
|
| |
3). VPP |
|
| |
4).ICSPDAT (PGD) |
|
| |
5).ICSPCLK (PGC) |
|
| |
|
|
| |
- การวัดแรงดันที่จุดทดสอบโดยให้มิเตอร์ขั้วลบหนีบไว้กับ
GND และขั้วบวกตรวจสอบตามตำแหน่งต่างๆ |
|
| |
|
|
| |
|
|
| |

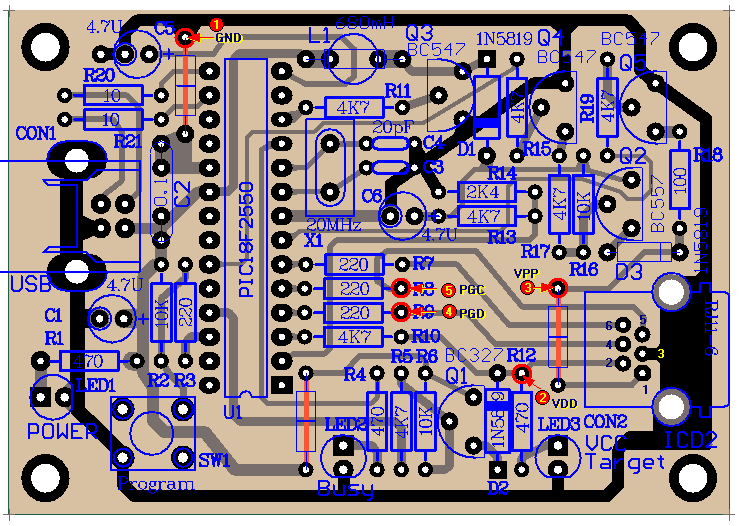

จุดทดสอบ
Layout ณ ตำแน่งต่างๆ ตามขาอุปกรณ์ |
|
| |
|
|
| |
- การตรวจสอบด้วยสายตาเบื้องต้น
โดยการตรวจอุปกรณ์ว่ามีค่าถูกต้อง ตามต่ำแหน่งหรือเปล่า |
|
| |
- ตรวจสอบ U1 IC
เอาหัวลงนะครับ |
|
| |
- Transistor ต่อถูกชนิดหรือเปล่า
ถูกด้านหรือไม ่โดยเฉพาะ Q3 การจัดขาจะต่างกันกับตัวอื่นๆ |
|
| |
- อุปกรณ์ประเภทมีขั้วเช่น
คอนเดนเซอร์ , ไดโอดต่อถูกขั้วหรือไม่ |
|
| |
- ลองพลิกดูด้าน
PCB จุดบัดกรีช๊อดกันหรือไม่ ลองใช้เหล็กปลายแหลมขูดๆ ดู เพื่อให้แน่ใจ |
|
| |
|
|
| |
|
|
| |
โปรแกรมช่วยทดสอบใน
PICkit2  |
|
| |

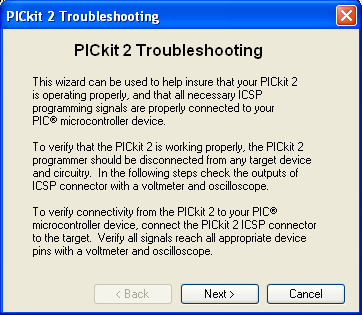

คลิ๊กที่
Menu Tools\Troubleshoot... |
|
| |
|
|
| |
กดปุ่ม Next> |
|
| |
|
|
| |

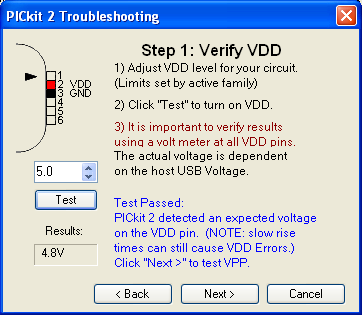

1). ตรวจสอบ
VDD (+5V) |
|
| |
|
|
| |
ในช่องแรงดันให้ตั้งไว้ที่
5.0V กดปุ่ม Test วัดแรงดันที่จุด 2 (VDD) จะได้อยู่ะว่าง
4.7 - 5V |
|
| |
หากไม่ตรงให้ตรวจสอบ
Q1,R5,R6,R10,D2 |
|
| |
กดปุ่ม Next>
|
|
| |
|
|
| |

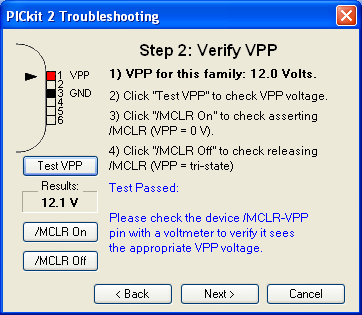

2).
ตรวจสอบ VPP (12V) |
|
| |
|
|
| |
- กดปุ่ม Test
VPP วัดแรงดันที่จุด 3 (VDD) จะได้อยู่ะว่าง
11.8- 12.2V |
|
| |
- กดปุ่ม MCLR/On
หรือ MCLR/Off แรงดันที่จุดนี้จะเป็น 0V |
|
| |
หากไม่ตรงให้ตรวจสอบ
Q2,Q3,Q4,Q5 |
|
| |
หากแรงดันสูงกว่า
5 V แต่ไม่ถึง 12V ให้ตรวจดูอุปกณ์หลักๆที่สำคัญก่อน L1 (จะต้องมีค่าอยู่ระหว่าง
680UH-1mH),และ R VPP FEEDBACK R13,R14 |
|
| |
และอุปกร์ที่เกี่ยวข้องอื่นๆ
D1,D3,R11,R16,R17,R18,R19 |
|
| |
กดปุ่ม Next>
|
|
| |
|
|
| |

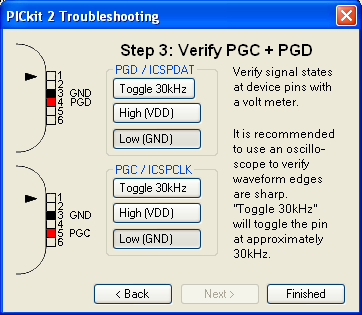

3).
ตรวจสอบ PGD และ PGC |
|
| |
|
|
| |
|
|
| |
ใน Group box PGD/ICSPDAT |
|
| |
- กดปุ่ม High(VDD)
วัดแรงดันที่จุด 4 (PGD) จะได้อยู่ะว่าง 4.7- 5V |
|
| |
- กดปุ่ม Low(GND)
วัดแรงดันที่จุด 4 (PGD) จะได้ 0 V |
|
| |
หากไม่ตรงให้ตรวจสอบที่ขา
RA2(4),R9 |
|
| |
|
|
| |
ใน Group box PGC/ICSPCLK |
|
| |
- กดปุ่ม High(VDD)
วัดแรงดันที่จุด 5 (PGC) จะได้อยู่ะว่าง 4.7- 5V |
|
| |
- กดปุ่ม Low(GND)
วัดแรงดันที่จุด 5 (PGC) จะได้ 0 V |
|
| |
หากไม่ตรงให้ตรวจสอบที่ขา
RA3(5),R8 |
|
| |
|
|
| |
ตัวอย่างการใช้งาน
PICKit2 กับ PIC 28 PIN บนโปรโตบอร์ด |
|
|
| |
|
|
