X10-LAB
การควบคุมอุปกรณ์ไฟฟ้า
ตามมาตรฐาน X10 ด้วย PIC16F648A
PCB
และการประกอบอุปกรณ์

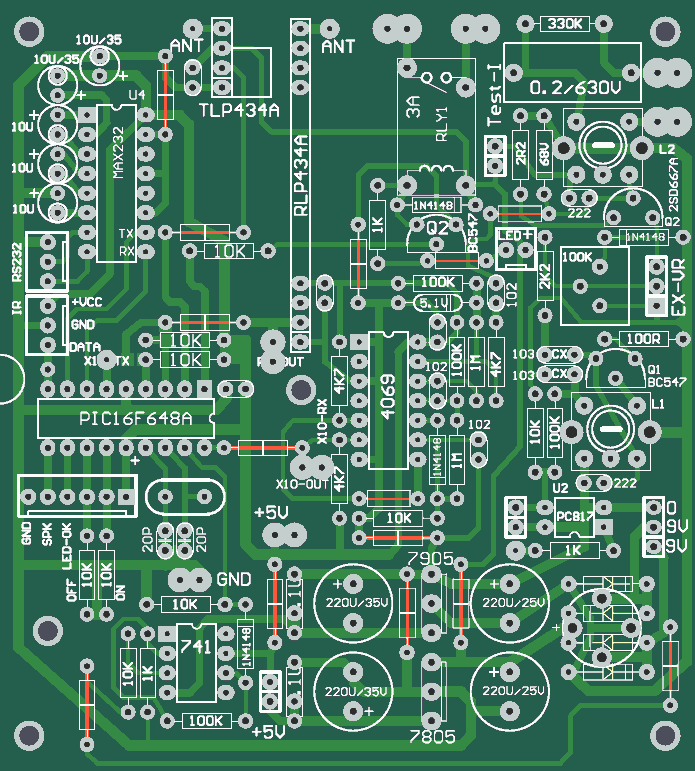

Layout
ของบอร์ดทดลอง

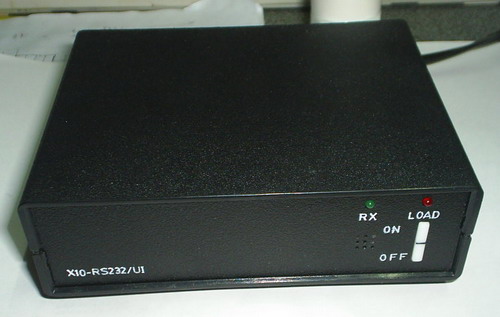

Layout ของ Panel ด้านหน้า
 |
DownLoad Board Layout | ||
|
DownLoad PCB (PDF) | ||
 |
Protel99SE | ||
 |
X10Demo2.c (PIC16F648A) | NEW (12/06/2552) | วิธีการใช้งาน firmware ตัวนี้ |
 |
Hex File |

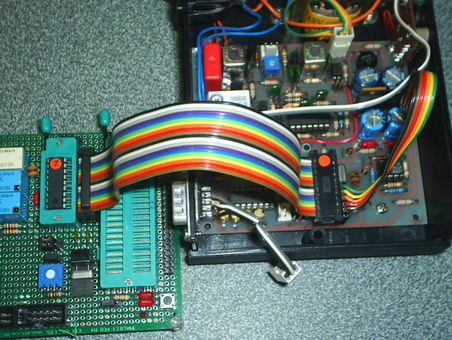

การพัฒนาด้วย
Propic2.5 DownLoader & Emulator
หรือ
PICKit2 ร่วมกับ PIC
Develop 40

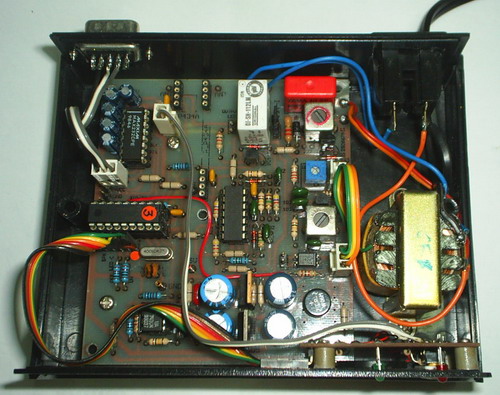

การวาง
PCB และ อุปกรณ์ภายใน
ศมิทธิ์
เอมสมบัติ
|
|||
