X10-LAB
วิธีการติดตั้ง-ปรับแต่ง
และการใช้งาน
- เครื่องวัดความถี่
- ออสซิลโลสโคบ (Oscilloscope)
- เครื่องโปรแกรม MCU PIC
- มัลติมิเตอร์ วัด แรงดัน,กระแส
- X10 Strength meter (ทำไว้ได้ประโยชน์)

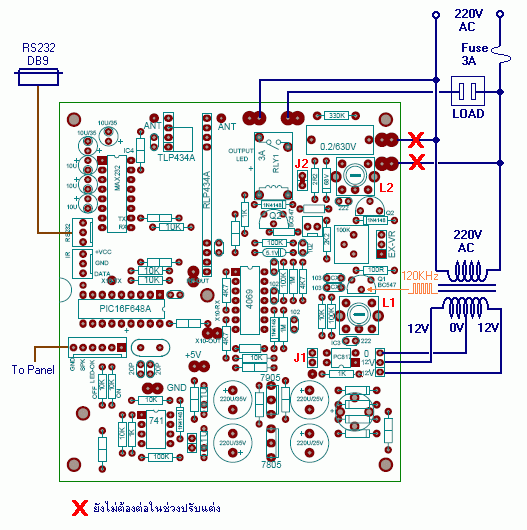

- ประกอบอุปกรณ์ลงบอร์ดและเชื่อมต่อสายต่างๆให้เรียบร้ย ยังไม่ต้องใส่ MCU
- วัดระดับแรงดันไฟว่ามาถูกต้องหรือไม่
จุดทดสอบ
และการต่อสายบนบอร์ด
 |
 |
จุดต่อสายบนบอร์ดไปยัง
Panel |
จุดต่อสายจากบอร์ดมายัง
Panel |
การต่อสาย
DB9-Male มายังบอร์ด
 |
 |
|
การต่อสายแบบ
Null Modem แบบ 3 wire
การต่อสายมองจากด้านหลังของ
DB9-Female ทั้ง 2 ด้าน
วงจรภาครับ
และภาคส่ง X10
- ให้ถอด J2 ออกก่อน แล้วใช้ AMP มิเตอร์ต่อไว้เพื่อวัดกระแสที่ผ่านจุด J2
- ต่อ J1 เพื่อให้
OSC ทำงาน จูนที่คอยล์ L1 แล้ววัดความถี่ที่ขา C ของ Q1 ด้วยเครื่องวัดความถี่
ให้ความถี่ = 120 KHz หรือใช้ สโคบ(ดูจากคาบเวลา) หากไม่มีเครื่องวัดความถี่
ให้จูนไว้ที่ ต่ำแหน่งกลางๆ แล้วปรับ VR1 ดูกระแสที่ไหลผ่านขา C ของ Q2
ที่จุด J2 ไว้ประมาณ 60 ma (เปรียบเทียบ ความแรงที่ได้จากโมดูลมาตรฐาน
วัดด้วย X10 Strength meter
) แต่ไม่เกิน 200 ma อาจทำให้ Q2 เสียได้ เสร็จแล้วให้ถอด J1 ออกแล้วต่อ
J2 ไว้ตามเดิม
 |
 |
ต่ำแหน่งของ
J2 (ปกติต่อ Jumper อยู่) |
ถอด
J2 ออกแล้วใช้สายต่อเพื่อวัดกระแส |
 |
|
การ short J1 หรือต่อด้วย Jumper เพื่อให้ OSC ทำงาน |
 |
การปรับแต่งภาครับ | (กำลังจัดทำ) |
ดูเพิ่มเติมจาก
webboard ไปก่อนนะครับ หมดแล้วละ แต่จะนำมารวบรวบอีกที
http://www.thaimicrotron.com/webboard2/index.php?topic=22.msg393#msg393
http://www.thaimicrotron.com/webboard2/index.php?topic=22.msg395#msg395
